技术参数

技术指标

使用环境

环境温度

-10℃～+55℃（正常工作）

环境湿度

≤95%

大气压力

80～110KPa

海拔高度

≤2500米

工作电源

电    源

AC85～265V/DC110～370V

功    耗

≤10W

隔离耐压

2KV

电源跌落

200ms

绝缘性能

抗电强度

外壳与端子之间大于AC2000V

绝缘性能

外壳与端子之间大于100ΜΩ

抗 震 性

10～55～10Hz 2g  1min

抗 干 扰

符合GB/T17626.8-1998标准

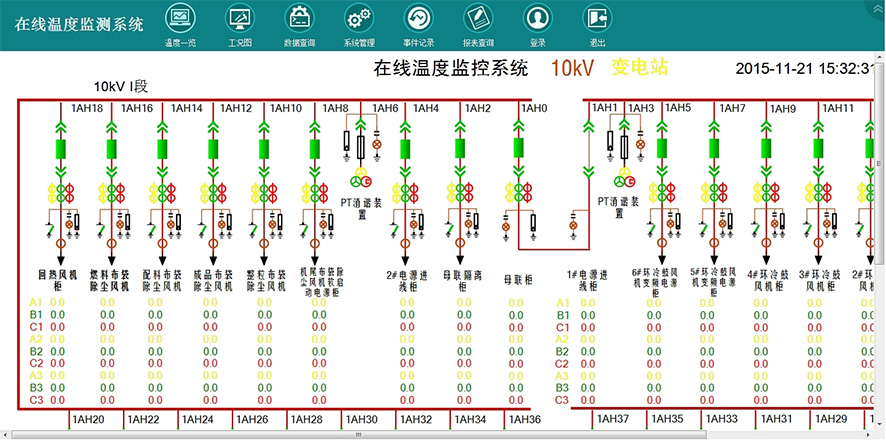

环境温湿度测量

温度测量范围

0℃～+70℃，±1℃

湿度测量范围

0～99%RH，±5%RH

温度测量范围

-25℃～+200℃，±1℃

管理无线传感器数量

≤21只

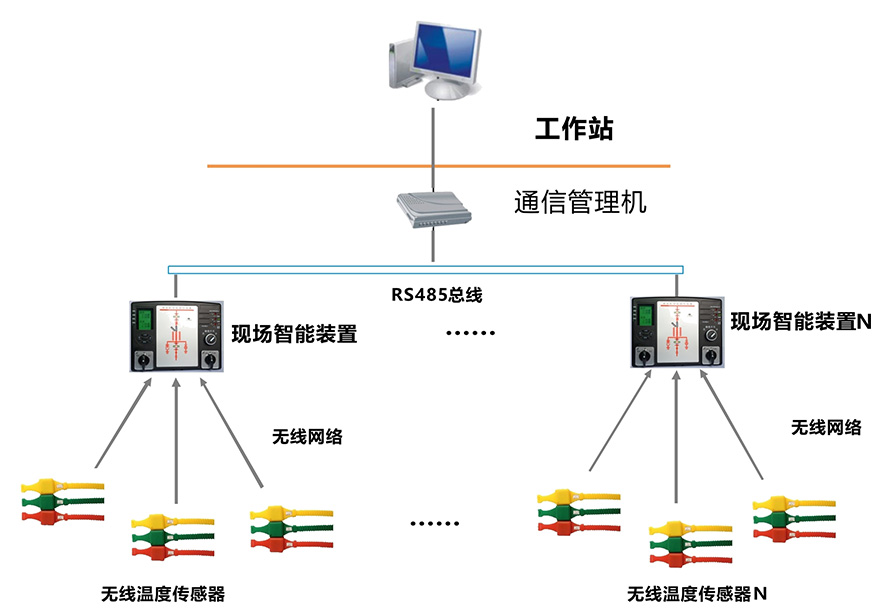

通讯方式

通讯接口

RS485接口

通讯协议

Modbus协议

波特率

1200bps,2400 bps,4800 bps,9600 bps

数据格式

8个数据位、1个停止位、无校验

数据保存时间

响应时间

≤4s

保存时间

≥10年

安装方式

嵌入式安装

温度测量范围

-25～+200℃

测量分辨率

0.1℃

测量精度

±1℃（0~75℃）,±2℃（-25~200℃）

温度采样频率

默认1分钟

无线频率

2.4GHz

射频标准

IEEE802.15.4

无线传输距离

≤10米/2.4GHz

电池使用寿命

8年/2.4GHz

表带材料

耐高温硅胶

安装方式

捆绑式

外形尺寸

主体尺寸：38mm*35mm*24mm，表带总长：385mm

适用安装部位

电缆搭接处、母排连接处、上下触头、隔离刀闸等部位

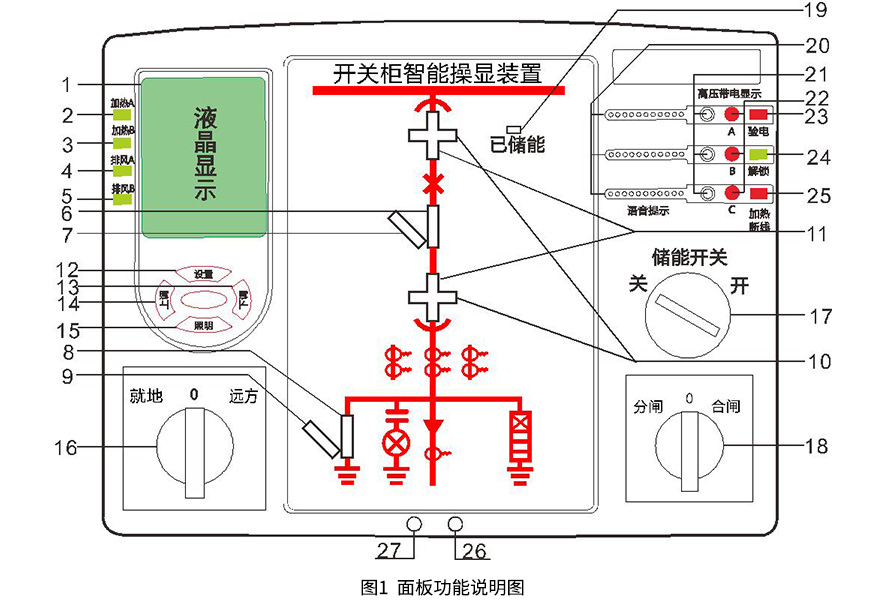

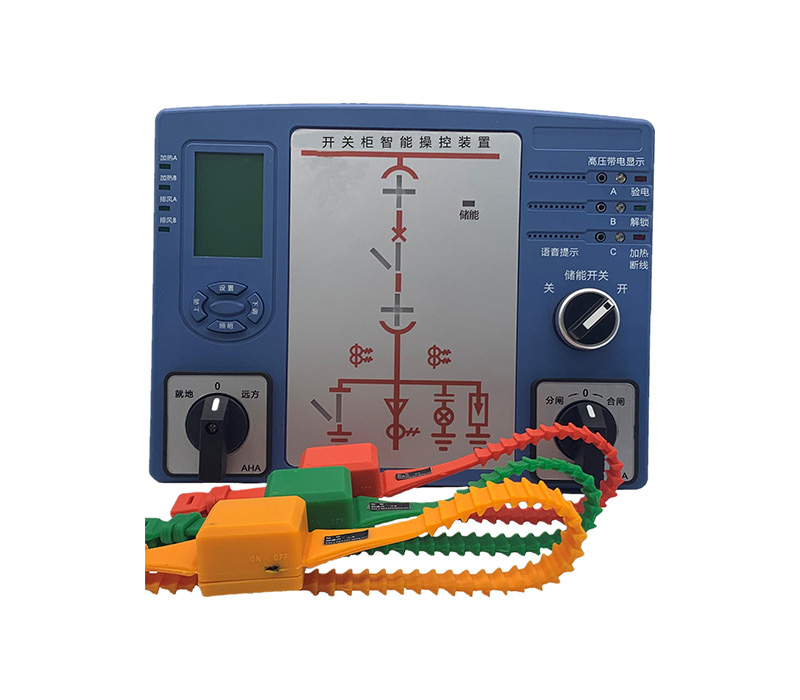

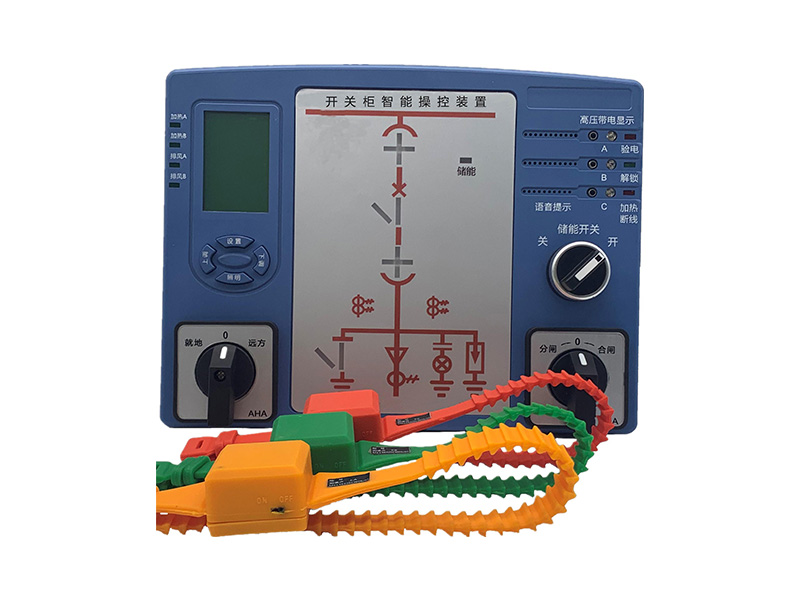

序号

中文说明

序号

中文说明

1

温湿度数显面板

15

照明键

2

加热器A指示灯

16

远方\就地转换开关

3

加热器B指示灯

17

储能控制开关

4

排风A指示灯

18

合\分闸转换开关

5

排风B指示灯

19

已储能指示灯

6

断路器合指示

20

语音防误提示

7

断路器分指示

21

验电孔

8

接地刀闸合指示

22

高压带电显示指示灯

9

接地刀闸分指示

23

验电指示灯

10

手车试验位置指示

24

闭锁解除指示灯

11

手车工作位置指示

25

加热断线指示灯

12

设置键

26

红外接收口（选配）

13

下调键

27

红外发射口（选配）

14

上调键

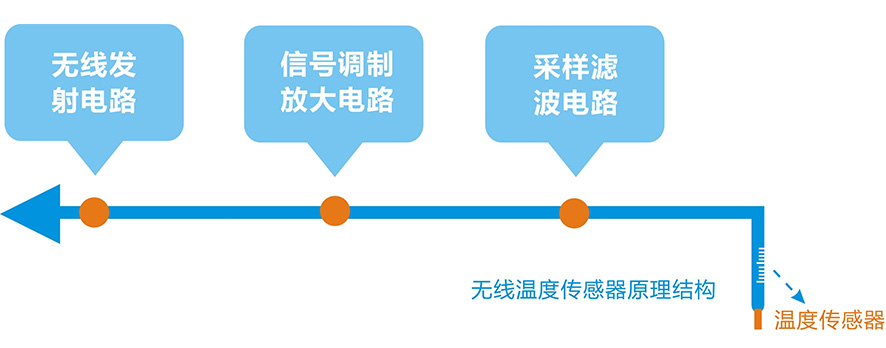

主要功能

功能介绍

温度检测功能

实时检测被测部位的当前温度

供电电压自检功能

实时检测传感器自身的供电电压值

所检测到的数据全部通过无线上传到接收主机

参数介绍

参数

温度测量范围：-25～+200℃

测量精度：±1℃（0~75℃）,±2℃（-20~150℃）

温度采样频率：默认1分钟

无线频率：2.4GHz

无线传输距离：≤10米

电池使用寿命：8年

安装方式：捆绑式

外形尺寸：主体尺寸：38mm*35mm*24mm，表带总长：385mm

安装方法

第一步：传感器配对好智能操显装置主机和高压开关柜。

第二步：该面柜子的传感器配对测温部位。

第三步：打开传感器开关，并捆绑于相应的测温部位。

第四步：如果传感器的探头是带线引出型，用线顶端的探头捆绑于测温部位。

参数介绍

传感器结构：

①取电合金片：用于感应取电

②硅胶表带：模块主体

③传感器温度探头 ：用耐高温扎带捆绑于测温部位，检测测温部位温度

参数

温度测量范围：-25～+200℃

测量精度：±1℃（0~75℃）,±2℃（-20~150℃）

温度采样频率：默认10秒

无线频率：2.4GHz

无线传输距离：≤10米

工作电源：感应取电

启动电流：≥8A

安装方式：捆绑式

主体尺寸：46mm*35mm*21mm，表带总长：380mm

安装

第一步：预计安装部位长度，把取电合金片对折1到2次。

第二步：把折好的取电片插入传感器。

第三步：将模块缠绕在取电部位（电流主路），并拉紧折叠两侧的合金片，然后把尾部反折过来，压紧。

第四步：用硅胶表带包住取电片，并绑紧。然后用扎带把温度探头捆绑在测温部位上。

安装注意事项：

1、断路器动触头安装如图：

注意：测温模块尽量往后靠与接触头保持距离，确保有足够的安全距离。测温探头固定紧防止来回晃动。

2、电缆头安装如图：

注意：模块与模块之间有足够的安全距离，禁止紧挨在一起，以免在运行过程中出现放电情况。测温探头固定紧防止来回晃动。

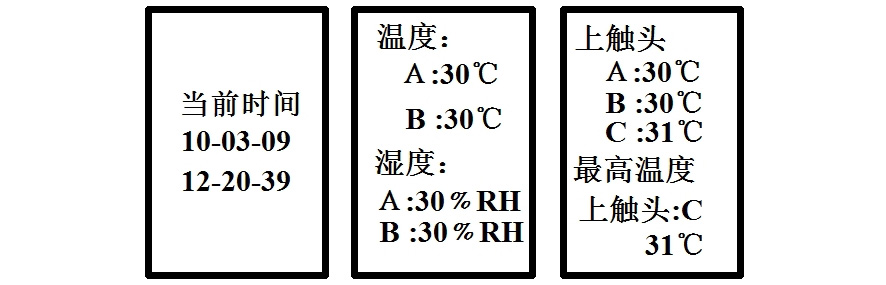

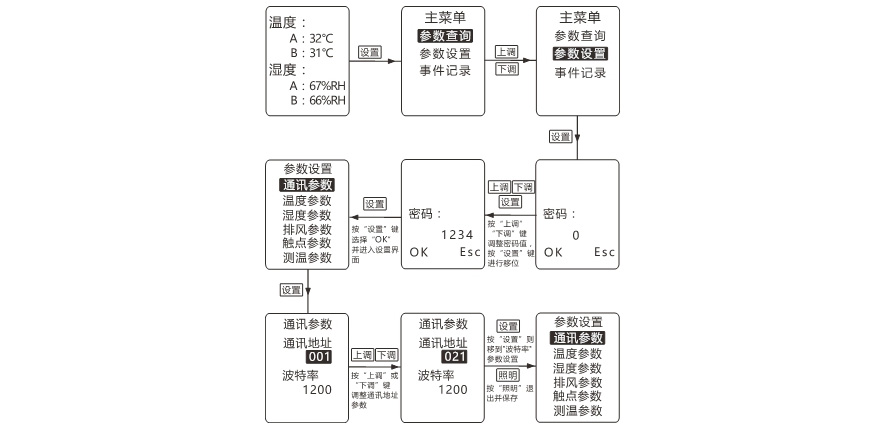

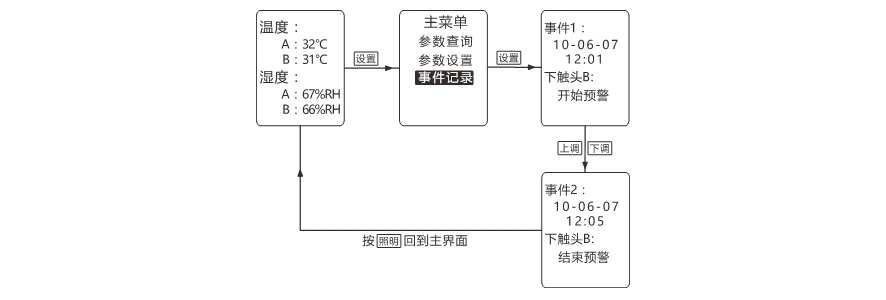

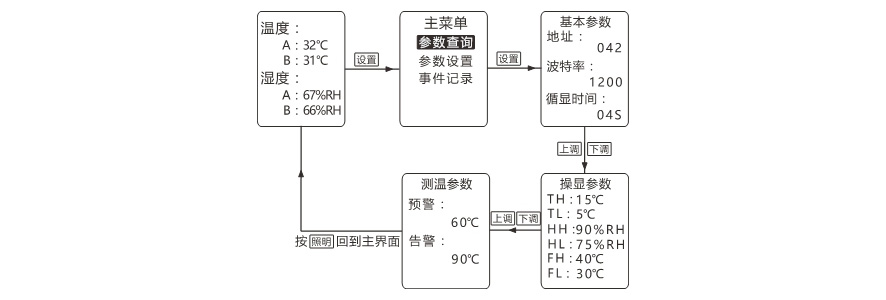

参数类型

参数代码

默认值

备注

通讯参数

地址

001

波特率

1200

1200bps

2400bps

4800bps

9600bps

温度参数

温度上限

TH

15℃

温度下限

TL

05℃

湿度参数

湿度上限

HH

90%RH

湿度下限

HL

75%RH

排风参数

排风上限

FH

40℃

排风下限

FL

30℃

测温参数

预警温度值

60℃

告警温度值

90℃

测试项

检测方法

装置加电测试

给装置上电瞬间，面板上所有模拟指示灯、已储能灯、加热A灯、加热B灯，排风A灯和排风B灯，同时亮2秒，然后进入正常运行状态。

一次回路模拟显示部分测试

装置在通电正常后，可以用一根短接线，将一端接公共端14，另一端分别接到对应的状态显示位置，观察对应的一次回路模拟显示灯是否正常显示即可。

温湿度检测及继电器控制部分测试

1、接入配套的温湿度传感器，数码管上显示对应的温度和湿度测量值。

2、快速测试装置所有继电器能否正常工作方法：同时按“上调”键和“照明”键，此时，进入继电器测试模式。然后依次按“下调”键，则对应继电器输出。测试完成后，给装置重新上电即可。

高压带电指示部分测试

1、装置高压带电指示部分端子从带电传感器上接入测试时，当耐压测试仪输入高压达到额定电压的65%以上时，高压带电全部或对应相红色指示灯亮，闭锁解除绿色指示灯不亮，电磁闭锁输出断开，电磁锁断电。

2、装置高压带电指示部分端子是从AC220V调压器输出接入逐相测试时，当输入电压达到10-30V(注意输入电压最大不能超过60V，否则会造成装置损坏）时，高压带电对应相红色指示灯亮，闭锁解除绿色指示灯不亮，电磁闭锁输出断开，电磁闭锁断电。

无线测温功能部分测试

1、 把无线温度传感器上的开关打开。（有源）

2、 给测温部位的回路加>8A电流。（无源）

3、 5分钟内温度数据全部显示。

功能区

常见故障现象

判断和排除方法

装置显示

装置通电后无任何显示

1、检查装置背面的电源开关是否处于开的位置。

2、用万用表测量装置背面端子17、18有无正常工作电压。

一次回路模拟显示

装置试验/工作位置、接地刀、储能指示灯无相应显示。

1、检查装置背面端子7-14是否接入插紧。

2、分别检查开关量输入对应端子7-13与公共端14是否处于无源导通的状态和用导线短接输入端子与公共端短接。

温湿度显示及控制

温湿度无显示

1、检查温湿度传感器及传感器线是否插好，端子是否松脱。

2、使用替换法，把其它装置上正常的温湿度传感器和传感器线装到本装置上，查看温湿度显示是否正常。

1)装置加热指示灯和排风指示灯常亮，加热器处于长加热状态，排风处于长排风状态

1、观察显示屏是否人为误进入的继电器测试模式，如果误进入了，则给装置重装上电即可。

2、查看装置的温湿度测量值是否达到加热和排风条件。

3、进入的继电器测试模式，测试相应继电器是否正常。

2)装置加热指示灯亮时，加热器不加热，断线指示灯亮。

1、拔掉相应加热器端子，用万用表的通断档，测量加热输出继电器是否闭合。如果闭合正常，则需检查外部加热器电路。

高压带电指示

1、一次高压带电时高压带电指示灯亮缺相或亮度特暗。

2、一次高压带电时闭锁解除指示灯仍亮或闪烁。

检查装置高压带电端子接线是否正确可靠；用万用表交流当测量装置端子A、B、C相与接地之间是否有电压，电压一般为10-60V（根据带电传感器不同而定）；如测量电压偏低检查带电传感器的性能参数是否按规定配置，是否符合装置对其要求。

触点温度

1、所有触点温度都无显示

1、无线温度传感器与操显装置之间是否超出距离范围。

2、查看无线温度传感器的开关是否已经打开（有源）。

3、查看模块是否安装在电流回路的主路上。（无源）

4、查看高压开关柜是否已带负载，电流是否>8A（无源）。

5、查看无线温度传感器的编号与操控装置的编号是否一致。

6、查看操显装置上设置模块地址是否与装置上编号一致。

2、个别触点温度无显示

1、查看无线温度传感器的开关是否已经打开。（有源）

2、查看无线温度传感器的编号与操控装置的编号是否一致。

3、重新开关无线温度传感器开关。（有源）

4、查看模块是否安装在电流回路的主路上。（无源）

5、查看该相电流是否>8A（无源）。

通讯

通讯连不上。

1、通讯接线端子是否接线插紧。

2、通讯数据线A、B是否接反。

3、通讯协议使用是否正确。

4、接收设备的波特率是否设置正确。

5、接收设备上设置的通讯地址是否与装置标明的一致。

通讯协议

通讯规约

Modbus RTU

通讯波特率

1200bps、2400bps、4800bps、9600bps（可选）

数据格式

数据位

8位

奇偶校验位

无

停止位

1位

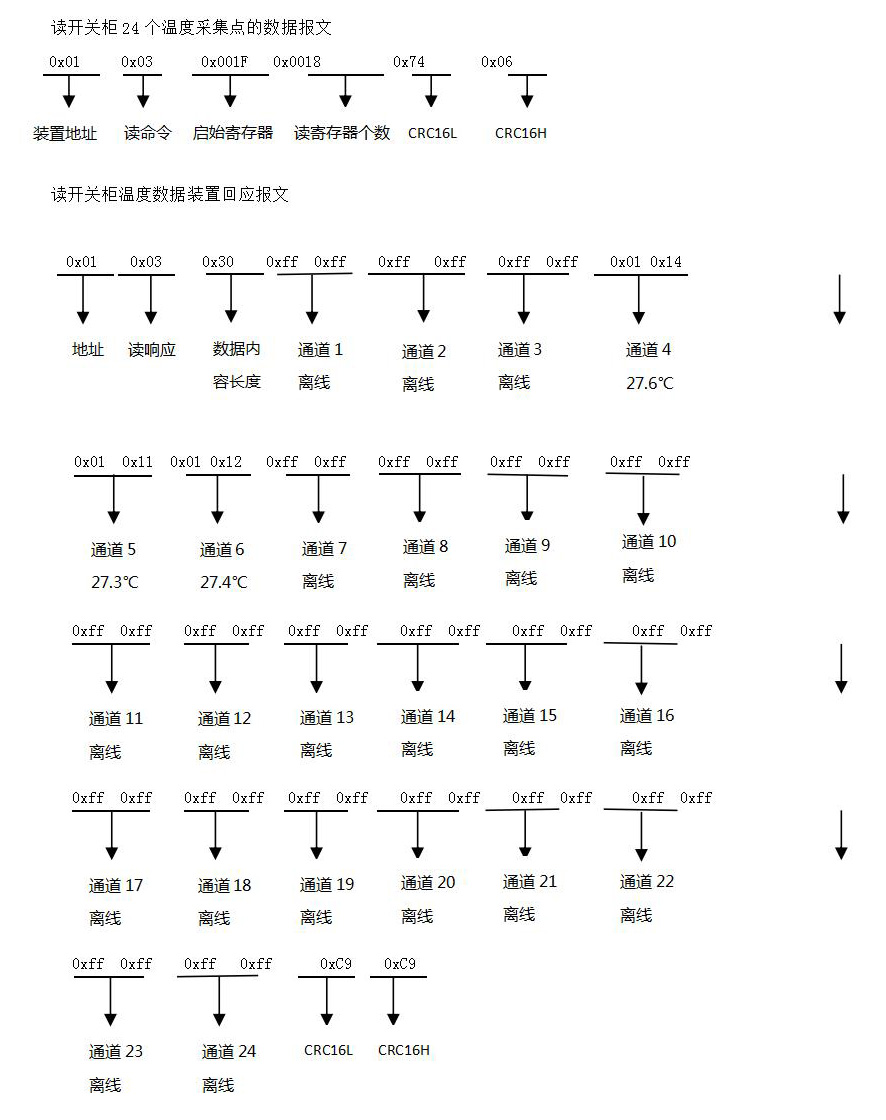

读命令

0x03

写命令

0x10

寄存器地址

寄存器内容

实际值

单 位

备注

智能操显示装置基本数据寄存器

02

开关量状态数据

表1

05

A路温度

℃

寄存器最高位为符号位（bit15=0表示正，bit15=1表示负）

06

A路湿度

%RH

07

B路温度

℃

08

B路湿度

%RH

10

备  用

智能操显示装置触点测温相关的数据寄存器

31

第一组测温点1

* 0.1

℃

32

第一组测温点2

* 0.1

℃

33

第一组测温点3

* 0.1

℃

34

第二组测温点4

* 0.1

℃

35

第二组测温点5

* 0.1

℃

36

第二组测温点6

* 0.1

℃

37

第三组测温点7

* 0.1

℃

38

第三组测温点8

* 0.1

℃

39

第三组测温点9

* 0.1

℃

40

第四组测温点10

* 0.1

℃

41

第四组测温点11

* 0.1

℃

42

第四组测温点12

* 0.1

℃

43

第五组测温点13

* 0.1

℃

℃

44

第五组测温点14

* 0.1

45

第五组测温点15

第六组测温点16

* 0.1

* 0.1

℃

℃

46

47

第六组测温点17

第六组测温点18

* 0.1

* 0.1

℃

℃

48

49

第七组测温点19

第七组测温点20

* 0.1

* 0.1

℃

℃

50

51

第七组测温点21

第八组测温点22

* 0.1

* 0.1

℃

℃

52

53

第八组测温点23

第八组测温点24

* 0.1

* 0.1

℃

℃

54

智能操显示装置参数寄存器

200

装置地址

201

波特率状态字

表2

202

温度上限

℃

203

温度下限

℃

204

湿度上限

%RH

205

湿度下限

%RH

206

排风上限

℃

207

排风下限

℃

208

循显时间

S

209

触点测温上限

℃

210

触点测温上上限

℃

D7….D0位

D0----------第1路开关量信号     D2----------第2路开关量信号

D2----------第3路开关量信号     D3----------第4路开关量信号

D4----------第5路开关量信号     D5----------第6路开关量信号

                                                                D6----------第7路开关量信号     D8----------无

D8………………………….D0

0----------1200bit/s            1----------2400bit/s

2----------4800bit/s            3----------9600bit/s

                                                                         其它-------1200bit/s
