安全和注意事项

危险和警告

◆本装置只能由专业人士进行安装和维护。

◆对于因不遵守本手册的说明而引起的故障，厂家不承担任何责任。

◆触电、燃烧和爆炸的危险

◆设备只能由取得资格的工作人员才能进行安装和维护。

◆对设备进行任何操作前，应隔离电压输入和切断设备的工作电源。

◆要有一台可靠的电压检测设备来确认电压是否已切断。

◆在将设备通电前，应该将所有的机械部件恢复原位。

◆设备在使用中应该提供正确的额定电压。

◆在通电前应仔细检测所有的接线是否正确。

不注意这些预防措施就有可能会引起严重损害！

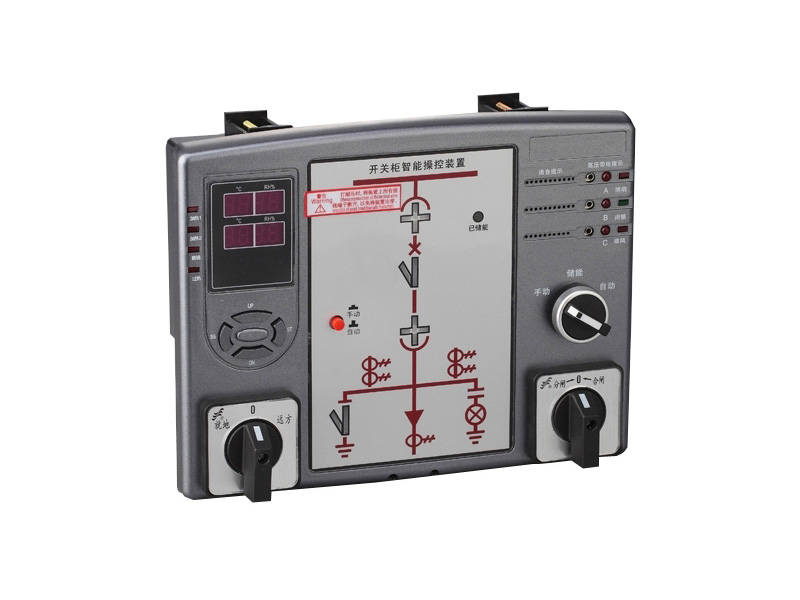

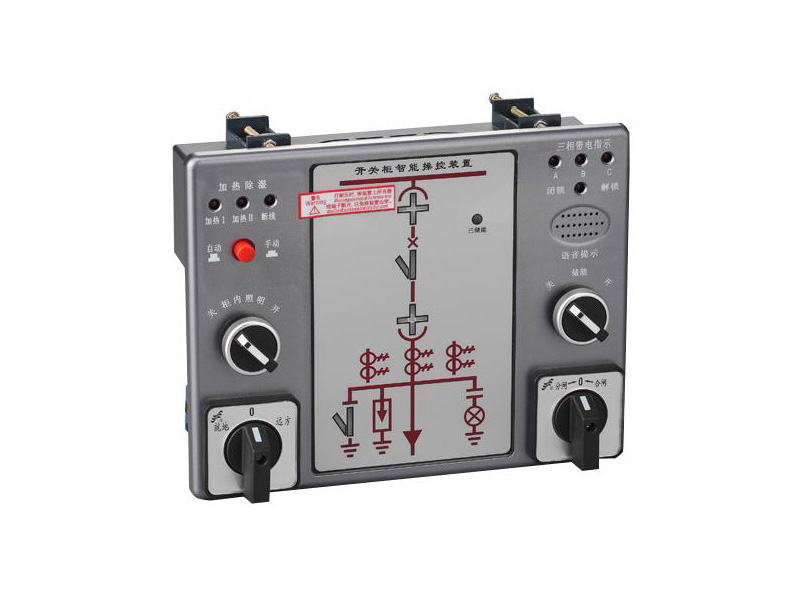

一、产品概述

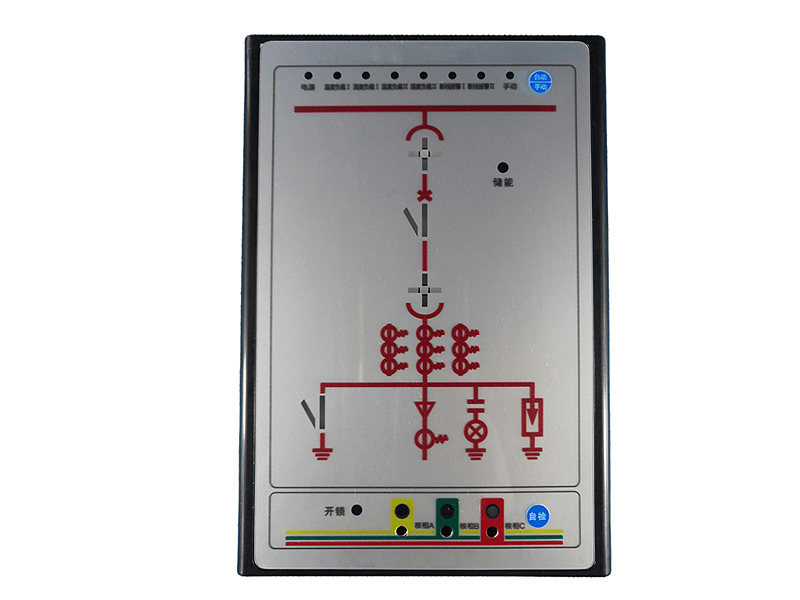

  该系列开关状态模拟指示仪根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、小车工作位置、试验位置、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示，高压带电闭锁以及自动（手动）加热除湿控制、温湿度控制等功能于一体，这些指示功能可分可合。

  该产品将布局、配套、装备于一体，既简化开关柜的面板结构设计，美化开关柜的面板布局，也完善开关状态的指示功能和安全性能。

  该系列产品为超薄型结构，装入深度仅25mm，且从插拔式端子的侧面接线，保证不会碰到中门内的断路器；一般从中门装入，而且这种安装方式适用于各种配置的开关柜。

二、装置技术参数

工作电源∶AC/DC110V AC/DC220V（可选）

工作电流∶<30mA

温度范围∶0～100℃士1℃

湿度范围∶0-100%RH士5%RH

接点容量∶220V5A

使用环境∶-10℃～50℃，≤95%RH

存储环境∶-40℃～80℃，≤95%RH

抗电强度∶外壳与端子之间≥AC2000V

绝缘性能∶外壳与端子之间≥100MQ

三、产品尺寸

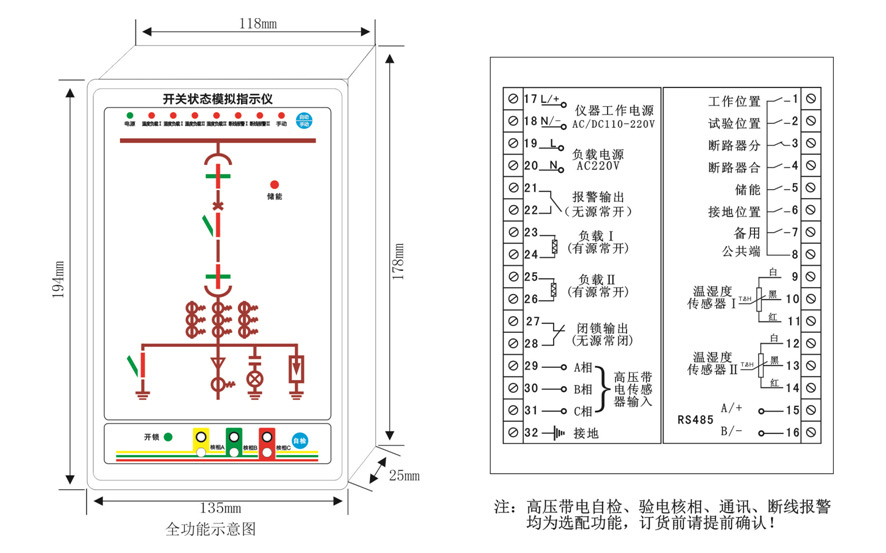

  1、外形尺寸及接线图

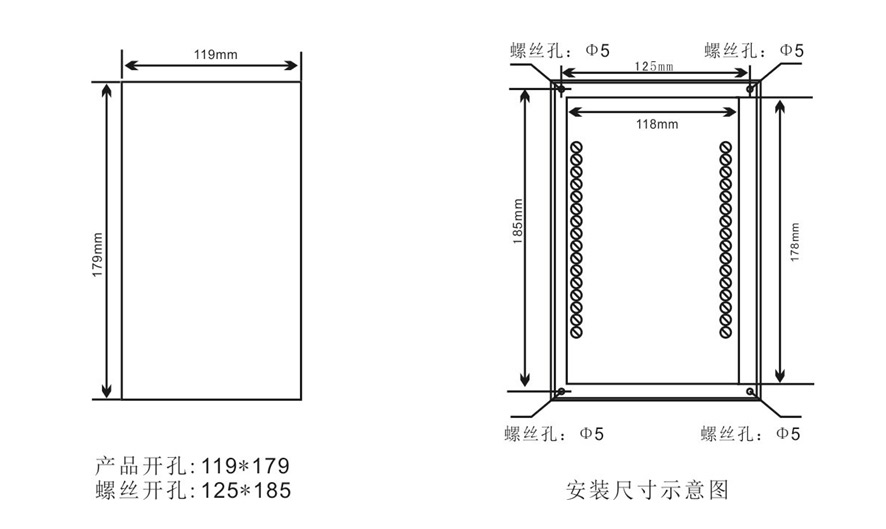

  2、安装尺寸及开孔尺寸

注：

  （1）在中门上开119×179矩形孔及129x189螺丝孔，将其装入。

  （2）用四个螺钉紧固即可，插拔式侧面引出线可用金属罩封闭或用尼龙套管隔离。

四、产品功能

  1、模拟显示功能：

  一般模拟指示， 主要包含工作位置指示、试验位置指示、断路器分、断路器合指示、储能指示、接地位置指示等。

  当无源常开的模拟指示触点和公共端联通时， 对应指示功能的灯亮,若开关合上,对应功能不指示,可用短接线短接我司产品对应功能和公共端,以确定是装置问题还是接线其他问题,以便快速处理。

  2、高压带电显示功能：

  端子A、B、C带电时， 面板上高压带电显示灯亮， 分别表示母排A、B、C处于高压带电状态， 同时面板上闭锁带指示灯灭， 端子有一组电磁闭锁输出， 此时A、B、C任何一项带电， 端子输出为开点。高压传感器副边失电时，A、B、C三点不带电， 面板上指示灯亮， 表示闭锁已解除。

  3、温湿度控制功能：

  控制方式

  手动： 按下按钮时启动加热， 加热指示灯点亮， 弹出时为停止热。加热输出继电器触点功率：AC220V/5A（ 带阻性负载）。

  注： 产品负载为有源输出， 采用可控硅控制， 负载不工作时有感应电， 此属正常现象。

  4、断线报警功能：（此功能为选配功能）

  该功能主要针对负载工作状态异常时， 提出报警； 当负载在工作状态时， 因负载损坏， 或者接线故障导致负载不工作， 此时断线报警工作， 对应报警指示灯和报警接点工作。

  5、自检功能：（此功能为选配功能）

  高压带电显示自检:在高压带电未接入的时， 按下自检按钮， 高压带电指示灯A、B、C亮， 同时开锁灯灭， 闭锁断开,保持2秒恢复正常。

  6、验电核相功能：（此功能为选配功能）

  该功能主要是检测高压带电接入时是否带电;同时在可在带电指示灯工作异常时,检测该相是否带电,起到一个提示作用。

五、故障说明
