技术参数 |
技术指标 |
|
|
使用环境 |
环境温度 |
-10℃～+55℃（正常工作） |
|
环境湿度 |
≤95% |
|
|
大气压力 |
80～110KPa |
|
|
海拔高度 |
≤2500米 |
|
|
工作电源 |
电 源 |
AC/DC110～220V |
|
功 耗 |
≤10W |
|
|
隔离耐压 |
2KV |
|
|
电源跌落 |
200ms |
|
|
绝缘性能 |
抗电强度 |
外壳与端子之间大于AC2000V |
|
绝缘性能 |
外壳与端子之间大于100ΜΩ |
|
|
抗 震 性 |
10～55～10Hz 2g 1min |
|
|
抗 干 扰 |
符合GB/T17626.8-1998标准 |
|
|
环境温湿度测量 |
温度测量范围 |
0℃～+70℃，±1℃ |
|
湿度测量范围 |
0～99%RH，±5%RH |
|
|
数据保存时间 |
响应时间 |
≤4s |
|
保存时间 |
≥10年 |
|
|

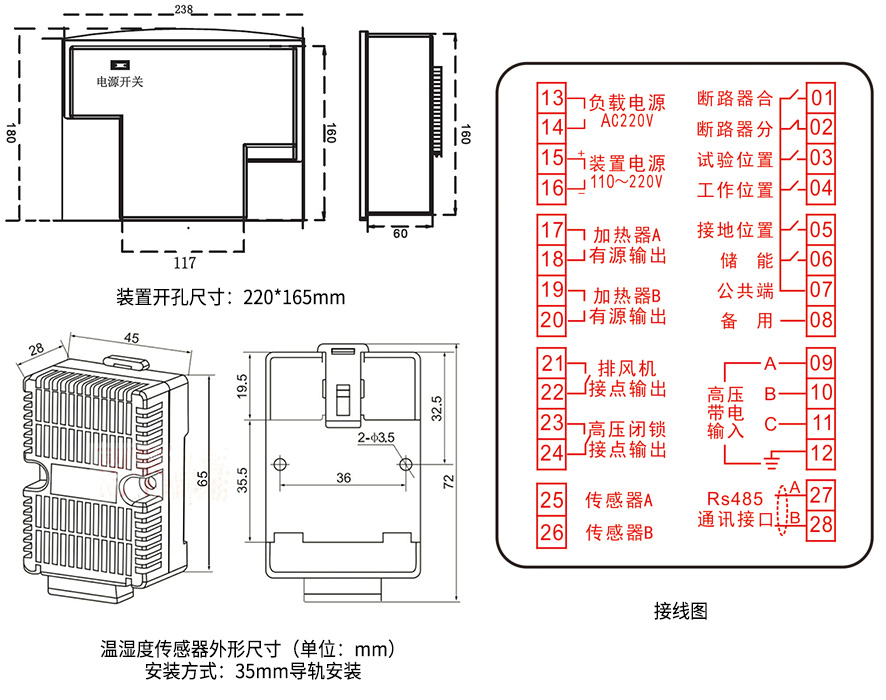

安装方式 |
嵌入式安装 |
|
|

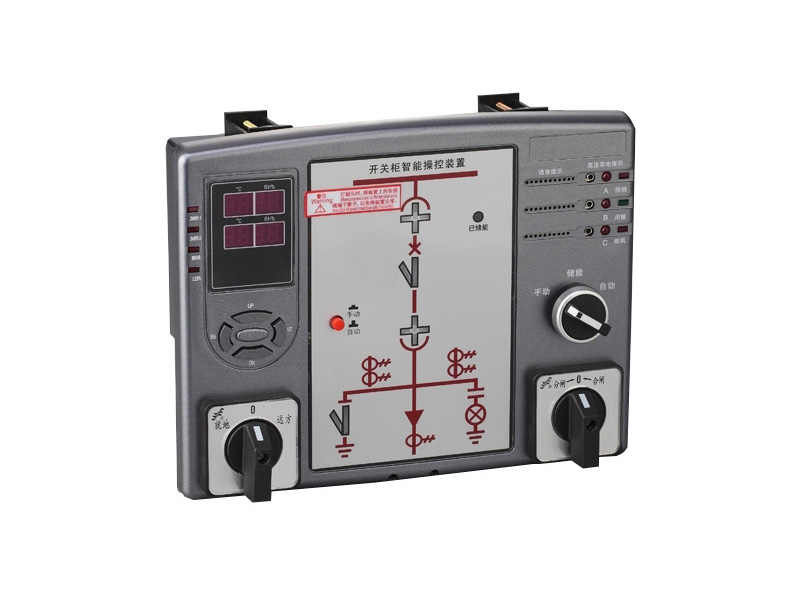

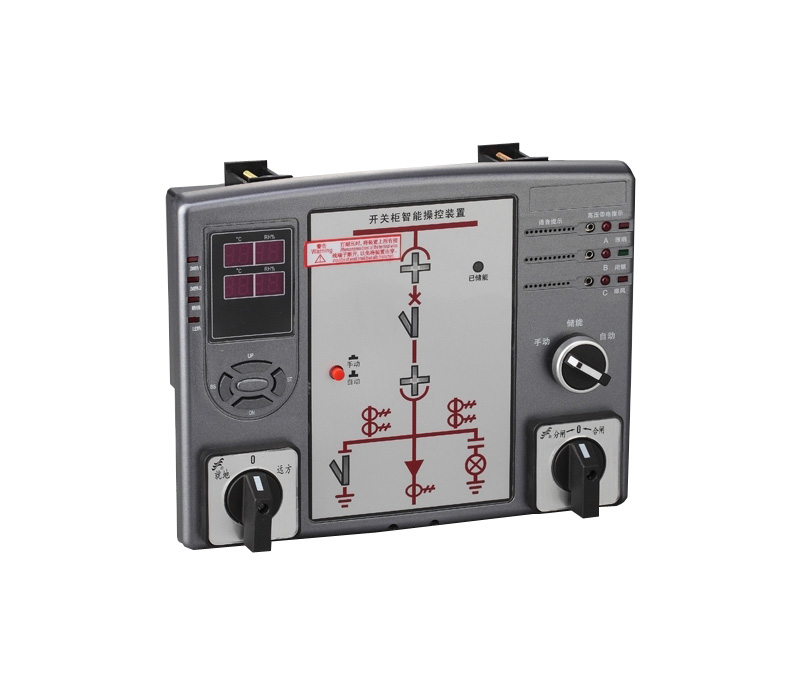

序号 |
中文说明 |
序号 |
中文说明 |
|

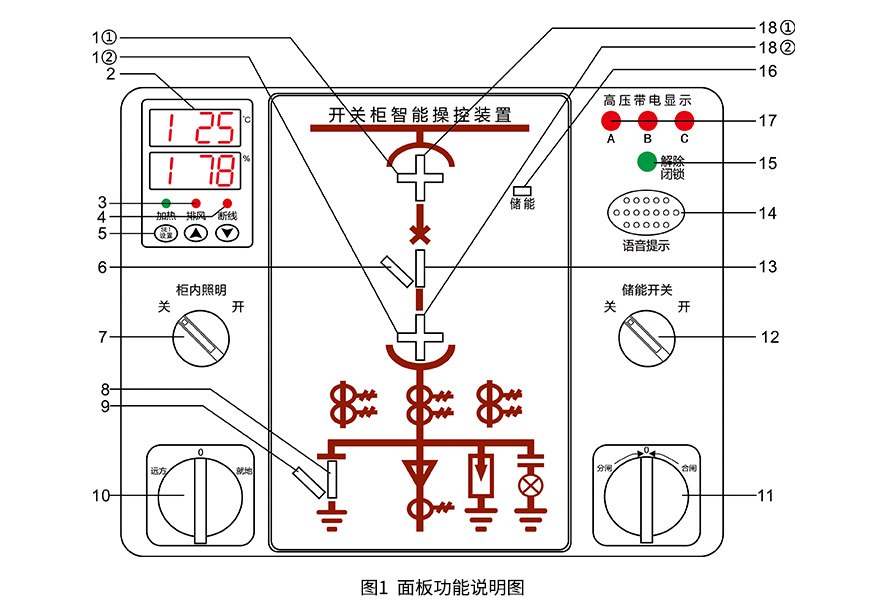

1①、1② |
手车实验位置 |
10 |
远方就地开关 |
|
2 |
温湿度显示 |
11 |
分合闸开关 |
|
3 |
加热排风指示 |
12 |
储能开关 |
|
4 |
断线指示 |
13 |
断路器合闸指示 |
|
5 |
按键 |
14 |
防误语音提示 |
|
6 |
断路器分指示 |
15 |
闭锁解锁指示 |
|
7 |
照明开关 |
16 |
储能指示 |
|
8 |
接地刀合指示 |
17 |
高压带电指示 |
|
9 |
接地刀分指示 |
18①、18② |
手车工作置 |
断路器分闸时，绿色模拟条 6 发光
注:手车处于工作位置和实验位置之间时，指示灯均为不发光)
当接地刀处于分闸状态时,绿色模拟条 9 发光
当未储能时,储能指示灯 16不发光。
注：三条语音提示内容主要针对手车式断路器柜。
1）分合闸操作；2）储能操作；3）远方/就地操作；4）照明操作。
4.5 高压带电显示及闭锁功能
LED启辉电压（kV）：额定相电压×0.15-0.65
 |
|
1、温湿度传感器序号（其包含1路和2路温湿度传感器）
2、实测值
3、温度显示
4、湿度显示 |

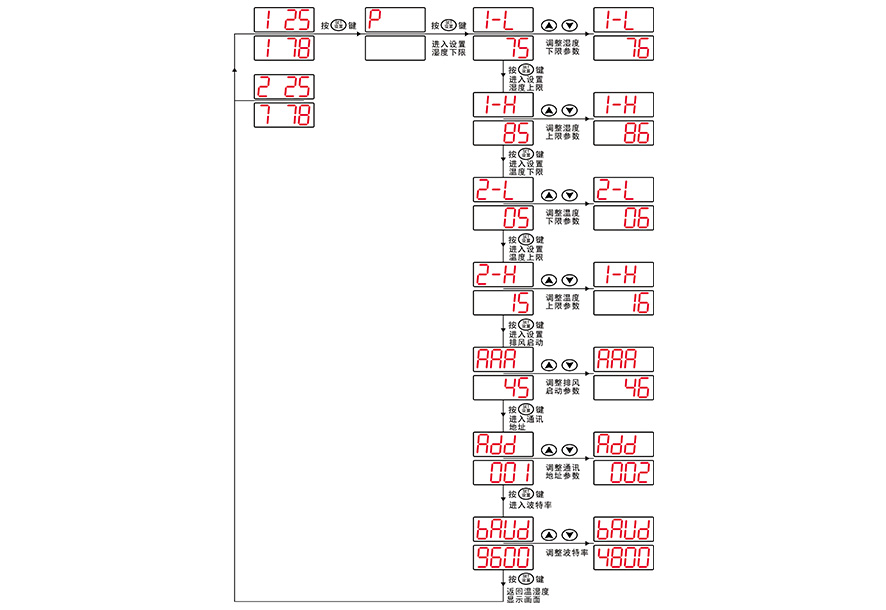

5.2参数设置
|
参数类型 |
参数代码 |
默认值 |
备注 |
|
|
温湿度控制参数 |
湿度下限 |
1-L |
75%RH |
|
|
湿度上限 |
1-H |
85%RH |
|
|
|
温度下限 |
2-L |
05℃ |
|
|
|
温度上限 |
2-H |
15℃ |
|
|
|
排风启动 |
AAA |
45℃ |
|
|
|
通讯参数 |
地址 |
Add |
001 |
|
|
|
波特率 |
bAUd |
9600
|
2400bps 4800bps 9600bps |
|
测试项 |
检测方法 |
|
一次回路模拟显示部分测试 |
装置在通电正常后，可以用一根短接线，将一端接公共端8，另一端分别接到对应的状态显示位置，观察对应的一次回路模拟显示灯是否正常显示即可。 |
|
温湿度检测及继电器控制部分测试 |
1、接入配套的温湿度传感器，数码管上显示对应的温度和湿度测量值。
2、快速测试装置所有继电器能否正常工作方法：同时按“ |
|
高压带电指示部分测试 |
(1)装置高压带电指示部分端子从带电传感器上接入测试时，当耐压测试仪输入高压达到额定电压的65%以上时，高压带电全部或对应相红色指示灯亮，闭锁解除绿色指示灯不亮，电磁闭锁输出断开，电磁锁断电。 (2)装置高压带电指示部分端子是从AC220V调压器输出接入逐相测试时，当输入电压达到10-30V(注意输入电压最大不能超过60V，否则会造成装置损坏）时，高压带电对应相红色指示灯亮，闭锁解除绿色指示灯不亮，电磁闭锁输出断开，电磁闭锁断电。 |
|
功能区 |
常见故障现象 |
判断和排除方法 |
|
装置显示 |
装置通电后无任何显示 |
1、检查装置背面的电源开关是否处于开的位置。 2、用万用表测量装置背面端子21、22有无正常工作电压。 |
|
一次回路模拟显示 |
装置试验/工作位置、接地刀、储能指示灯无相应显示。 |
1)检查装置背面端子1-8是否接入插紧。 2)分别检查开关量输入对应端子1-6与公共端7是否处于无源导通的状态和用导线短接输入端子与公共端短接。 |
|
高压带电指示 |
1、一次高压带电时高压带电指示灯亮缺相或亮度特暗。 2、一次高压带电时闭锁解除指示灯仍亮或闪烁。 |
检查装置高压带电端子接线是否正确可靠；用万用表交流当测量装置端子A、B、C相与接地之间是否有电压，电压一般为10-60V（根据带电传感器不同而定）；如测量电压偏低检查带电传感器的性能参数是否按规定配置，是否符合装置对其要求。 |
|
通讯 |
通讯连不上。 |
1)通讯接线端子是否接线插紧。 2)通讯数据线A、B是否接反。 3)通讯协议使用是否正确。 4)接收设备的波特率是否设置正确。 5)接收设备上设置的通讯地址是否与装置标明的一致。 |
