技术参数 |
技术指标 |
|
|
使用环境 |
环境温度 |
-10℃～+55℃（正常工作） |
|
环境湿度 |
≤95% |
|
|
大气压力 |
80～110KPa |
|
|
海拔高度 |
≤2500米 |
|
|
工作电源 |
电 源 |
AC85～265V/DC110～370V |
|
功 耗 |
≤10W |
|
|
隔离耐压 |
2KV |
|
|
电源跌落 |
200ms |
|
|
绝缘性能 |
抗电强度 |
外壳与端子之间大于AC2000V |
|
绝缘性能 |
外壳与端子之间大于100ΜΩ |
|
|
抗 震 性 |
10～55～10Hz 2g 1min |
|
|
抗 干 扰 |
符合GB/T17626.8-1998标准 |
|
|
环境温湿度测量 |
温度测量范围 |
0℃～+70℃，±1℃ |
|
湿度测量范围 |
0～99%RH，±5%RH |
|
|
数据保存时间 |
响应时间 |
≤4s |
|
保存时间 |
≥10年 |
|
|

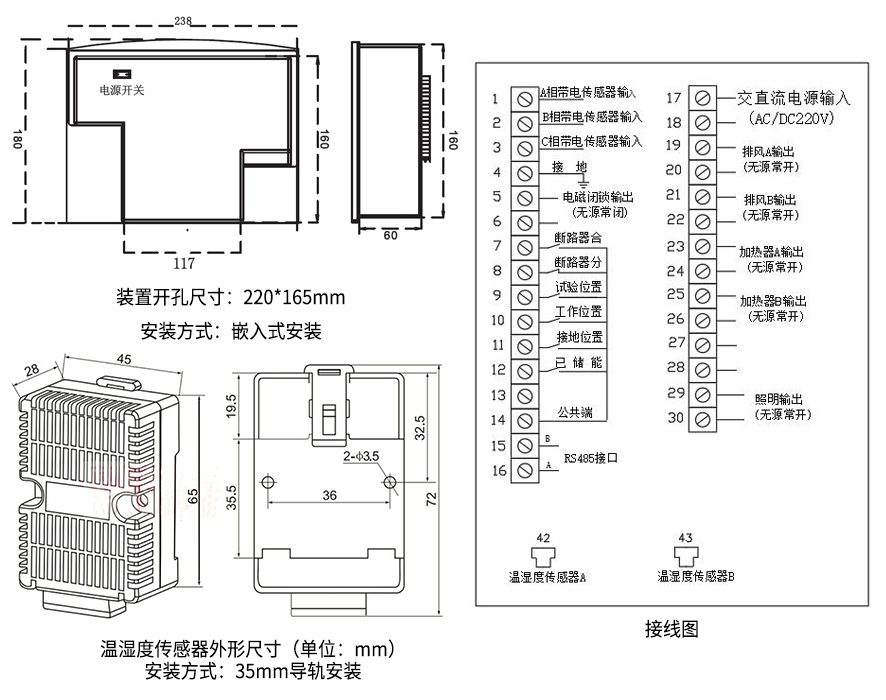

安装方式 |
嵌入式安装 |
|
|

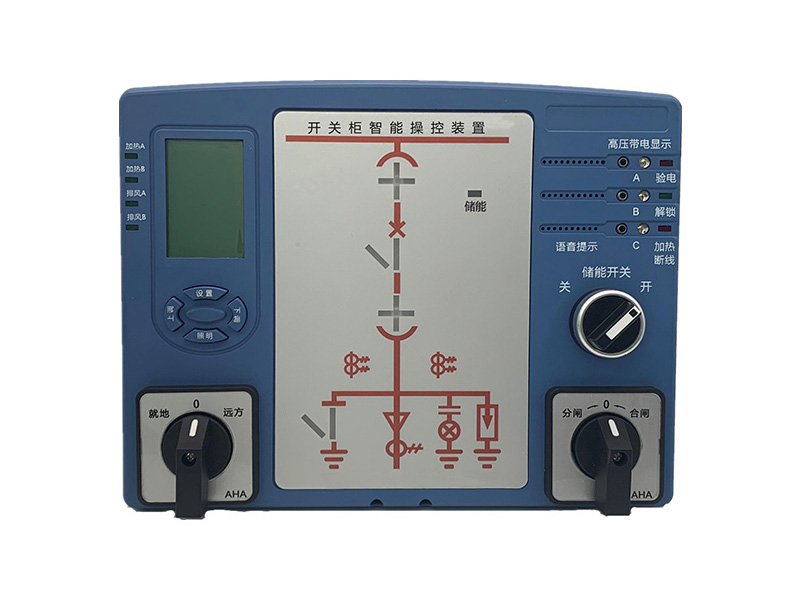

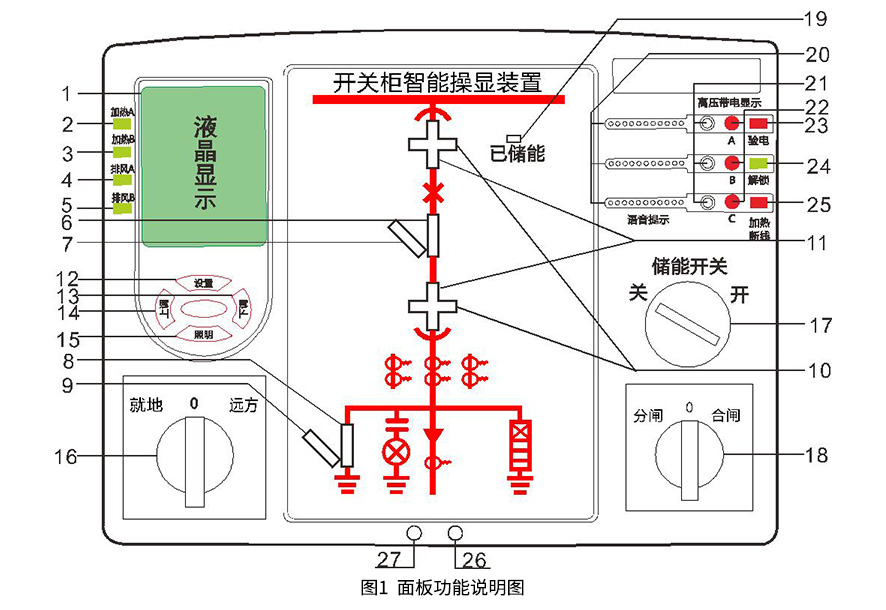

序号 |
中文说明 |
序号 |
中文说明 |
|
1 |
温湿度数显面板 |
15 |
照明键 |
|
2 |
加热器A指示灯 |
16 |
远方\就地转换开关 |
|
3 |
加热器B指示灯 |
17 |
储能控制开关 |
|
4 |
排风A指示灯 |
18 |
合\分闸转换开关 |
|
5 |
排风B指示灯 |
19 |
已储能指示灯 |
|
6 |
断路器合指示 |
20 |
语音防误提示 |
|
7 |
断路器分指示 |
21 |
验电孔 |
|
8 |
接地刀闸合指示 |
22 |
高压带电显示指示灯 |
|
9 |
接地刀闸分指示 |
23 |
验电指示灯 |
|
10 |
手车试验位置指示 |
24 |
闭锁解除指示灯 |
|
11 |
手车工作位置指示 |
25 |
加热断线指示灯 |
|
12 |
设置键 |
26 |
红外接收口（选配） |
|
13 |
下调键 |
27 |
红外发射口（选配） |
|
14 |
上调键 |
|
|
断路器分闸时，绿色模拟条 7 发光
注:手车处于工作位置和实验位置之间时，指示灯均为不发光)
当接地刀处于分闸状态时,绿色模拟条 9 发光
当未储能时,储能指示灯 19 不发光
注：三条语音提示内容主要针对手车式断路器柜。
1）分合闸操作；2）储能操作；3）远方/就地操作；4）照明操作。
4.5 高压带电显示及闭锁功能
LED启辉电压（kV）：额定相电压×(0.15-0.65)|
|
|
1：A路温度显示 2：B路温度显示 3：A路湿度显示 4：B路湿度显示 |

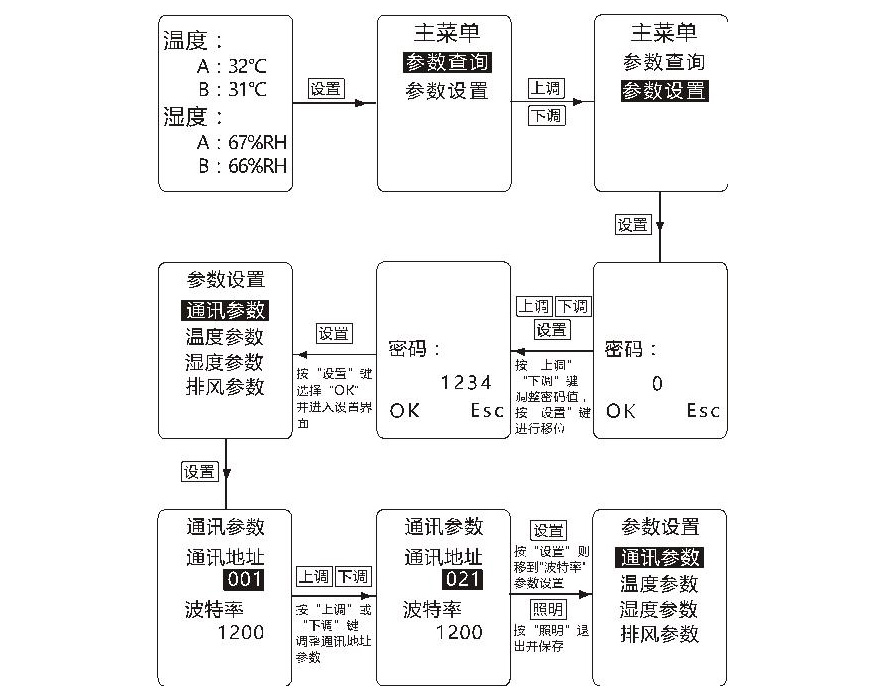

5.2参数设置
|
参数类型 |
参数代码 |
默认值 |
备注 |
|
|
通讯参数 |
地址 |
|
001 |
|
|
波特率 |
|
1200 |
1200bps 2400bps 4800bps 9600bps |
|
|
温度参数 |
温度上限 |
TH |
15℃ |
|
|
温度下限 |
TL |
05℃ |
|
|
|
湿度参数 |
湿度上限 |
HH |
90%RH |
|
|
湿度下限 |
HL |
75%RH |
|
|
|
排风参数 |
排风上限 |
FH |
40℃ |
|
|
排风下限 |
FL |
30℃ |
|
|

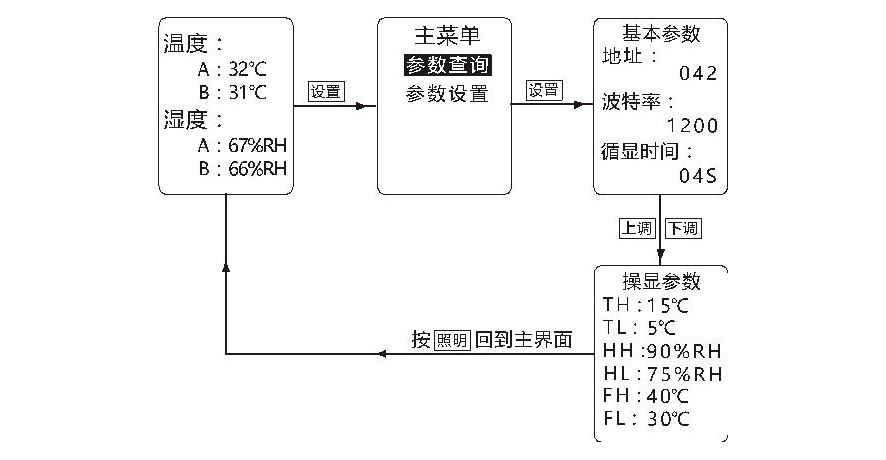

参数查询流程：
|
测试项 |
检测方法 |
|
装置加电测试 |
给装置上电瞬间，面板上所有模拟指示灯、已储能灯、加热A灯、加热B灯，排风A灯和排风B灯，同时亮2秒，然后进入正常运行状态。 |
|
一次回路模拟显示部分测试 |
装置在通电正常后，可以用一根短接线，将一端接公共端14，另一端分别接到对应的状态显示位置，观察对应的一次回路模拟显示灯是否正常显示即可。 |
|
温湿度检测及继电器控制部分测试 |
1、接入配套的温湿度传感器，液晶上显示对应的温度和湿度测量值。 2、快速测试装置所有继电器能否正常工作方法：同时按“上调”键和“照明”键，此时，进入继电器测试模式。然后依次按“下调”键，则对应继电器输出。测试完成后，给装置重新上电即可。 |
|
高压带电指示部分测试 |
(1)装置高压带电指示部分端子从带电传感器上接入测试时，当耐压测试仪输入高压达到额定电压的65%以上时，高压带电全部或对应相红色指示灯亮，闭锁解除绿色指示灯不亮，电磁闭锁输出断开，电磁锁断电。 (2)装置高压带电指示部分端子是从AC220V调压器输出接入逐相测试时，当输入电压达到10-30V(注意输入电压最大不能超过60V，否则会造成装置损坏）时，高压带电对应相红色指示灯亮，闭锁解除绿色指示灯不亮，电磁闭锁输出断开，电磁闭锁断电。 |
|
功能区 |
常见故障现象 |
判断和排除方法 |
|
装置显示 |
装置通电后无任何显示 |
1、检查装置背面的电源开关是否处于开的位置。 2、用万用表测量装置背面端子17、18有无正常工作电压。 |
|
一次回路模拟显示 |
装置试验/工作位置、接地刀、储能指示灯无相应显示。 |
1)检查装置背面端子7-14是否接入插紧。 2)分别检查开关量输入对应端子7-13与公共端14是否处于无源导通的状态和用导线短接输入端子与公共端短接。 |
|
温湿度 显示及 控制 |
1)装置加热指示灯和排风指示灯常亮，加热器处于长加热状态，排风处于长排风状态 |
1、观察显示屏是否人为误进入的继电器测试模式，如果误进入了，则给装置重装上电即可。 2、查看装置的温湿度测量值是否达到加热和排风条件。 3、进入的继电器测试模式，测试相应继电器是否正常。 |
|
|
2)装置加热指示灯亮时，加热器不加热，断线指示灯亮。 |
1、拔掉相应加热器端子，用万用表的通断档，测量加热输出继电器是否闭合。如果闭合正常，则需检查外部加热器电路。 |
|
高压带电指示 |
1、一次高压带电时高压带电指示灯亮缺相或亮度特暗。 2、一次高压带电时闭锁解除指示灯仍亮或闪烁。 |
检查装置高压带电端子接线是否正确可靠；用万用表交流当测量装置端子A、B、C相与接地之间是否有电压，电压一般为10-60V（根据带电传感器不同而定）；如测量电压偏低检查带电传感器的性能参数是否按规定配置，是否符合装置对其要求。 |
|
通讯 |
通讯连不上。 |
1)通讯接线端子是否接线插紧。 2)通讯数据线A、B是否接反。 3)通讯协议使用是否正确。 4)接收设备的波特率是否设置正确。 5)接收设备上设置的通讯地址是否与装置标明的一致。 |
|
通讯协议 |
||
|
通讯规约 |
Modbus RTU |
|
|
通讯波特率 |
1200bps、2400bps、4800bps、9600bps（可选） |
|
|
数据格式 |
数据位 |
8位 |
|
奇偶校验位 |
无 |
|
|
停止位 |
1位 |
|
|
读命令 |
0x03 |
|
|
写命令 |
0x10 |
|
|
寄存器地址 |
寄存器内容 |
实际值 |
单 位 |
备注 |
|
智能操显示装置基本数据寄存器 |
||||
|
02 |
开关量状态数据 |
|
|
表一 |
|
05 |
A路温度 |
|
℃ |
寄存器最高位为符号位（bit15=0表示正，bit15=1表示负） |
|
06 |
A路湿度 |
|
%RH |
|
|
07 |
B路温度 |
|
℃ |
|
|
08 |
B路湿度 |
|
%RH |
|
|
10 |
备 用 |
|
|
|
|
智能操显示装置参数寄存器 |
||||
|
200 |
装置地址 |
|
|
|
|
201 |
波特率状态字 |
|
|
表二 |
|
202 |
温度上限 |
|
℃ |
|
|
203 |
温度下限 |
|
℃ |
|
|
204 |
湿度上限 |
|
%RH |
|
|
205 |
湿度下限 |
|
%RH |
|
|
206 |
排风上限 |
|
℃ |
|
|
207 |
排风下限 |
|
℃ |
|
|
D7….D0位 |
|
D0----------第1路开关量信号 D2----------第2路开关量信号 D2----------第3路开关量信号 D3----------第4路开关量信号 D4----------第5路开关量信号 D5----------第6路开关量信号 D6----------第7路开关量信号 D8----------无 |
表二 波特率状态字
|
D8………………………….D0 |
|
0----------1200bit/s 1----------2400bit/s 2----------4800bit/s 3----------9600bit/s 其它-------1200bit/s |
