技术参数

技术指标

使用环境

环境温度

-10℃～+55℃（正常工作）

环境湿度

≤95%

大气压力

80～110KPa

海拔高度

≤2500米

工作电源

电    源

AC85～265V/DC110～370V

功    耗

≤10W

隔离耐压

2KV

电源跌落

200ms

绝缘性能

抗电强度

外壳与端子之间大于AC2000V

绝缘性能

外壳与端子之间大于100ΜΩ

抗 震 性

10～55～10Hz 2g  1min

抗 干 扰

符合GB/T17626.8-1998标准

环境温湿度测量

温度测量范围

0℃～+70℃，±1℃

湿度测量范围

0～99%RH，±5%RH

电气接点在线测温

温度测量范围

0℃～+200℃，±1℃

管理无线传感器数量

≤15只

通讯方式

通讯接口

RS485接口、以太网口

通讯协议

Modbus协议

波特率

1200bps,2400 bps,4800 bps,9600 bps

数据格式

8个数据位、1个停止位、无校验

数据保存时间

响应时间

≤4s

保存时间

≥10年

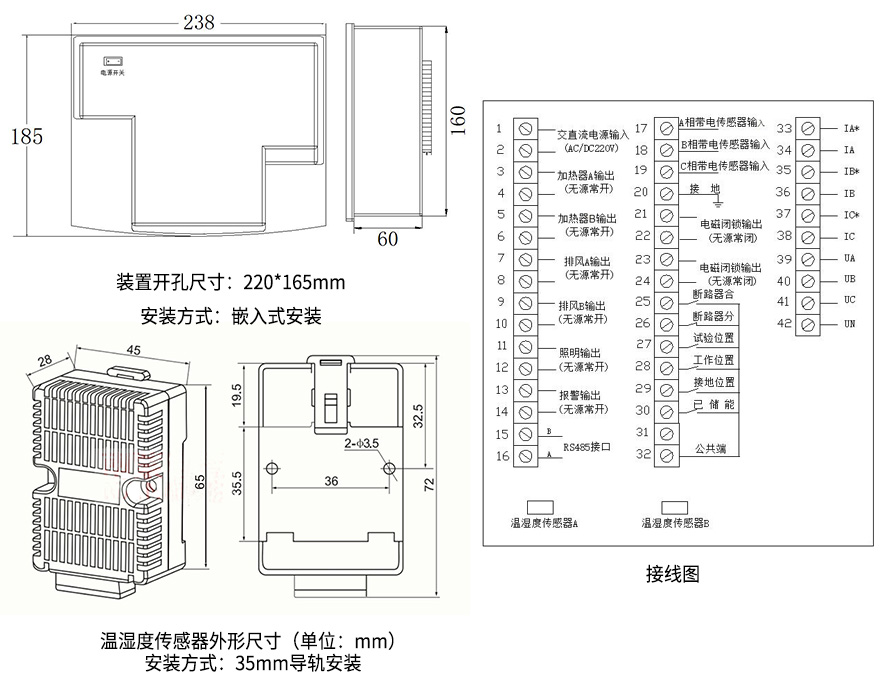

安装方式

嵌入式安装

参数介绍

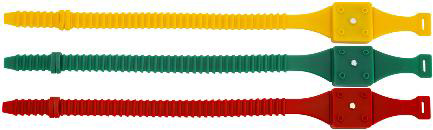

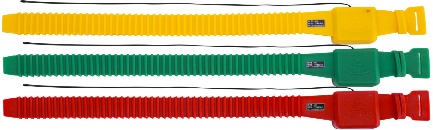

产品名称：无线温度传感器

产品名称：无线温度传感器

传感器类型：有源

传感器类型：无源

温度测量范围：-25～+200℃

温度测量范围：-25～+200℃

测量精度：±1℃（0~75℃）

±2℃（-20~150℃）

测量精度：±1℃（0~75℃）

±2℃（-20~150℃）

温度采样频率：默认5分钟

温度采样频率：默认10秒

无线频率：433MHz

无线频率：433MHz

无线传输距离：≤200米

无线传输距离：≤200米

电池使用寿命：8年

工作电源：感应取电  启动电流：≥8A

安装方式：捆绑式

安装方式：捆绑式

主体尺寸：38mm*35mm*24mm

主体尺寸：46mm*35mm*21mm

产品名称：无线温度传感器

产品名称：温湿度传感器

传感器类型：微型无源

传感器类型：无线、有线

温度测量范围：-40～+125℃

工作环境: -20 ℃~80℃

测量精度：±0.5℃（0~65℃）

±1℃（-40~125℃）

温度测量范围：-40℃～125℃

湿度测量范围: 0%RH~100%RH

温度采样频率：默认20秒（可定制）

温度测量精度: ±1℃    湿度测量精度: ±3%RH

无线频率：433MHz

温度采样频率：默认5min（可定制）

无线传输距离：≤200米（空旷距离）

无线频率：433MHz

工作电源：感应取电  启动电流：≥5A

无线传输距离：≤200米（空旷距离）

安装方式：捆绑式

安装方式：螺丝固定、导轨安装

主体尺寸：28.5mm*23.6mm*12.1mm

主体尺寸：60mm*45mm*28mm

技术参数

技术指标

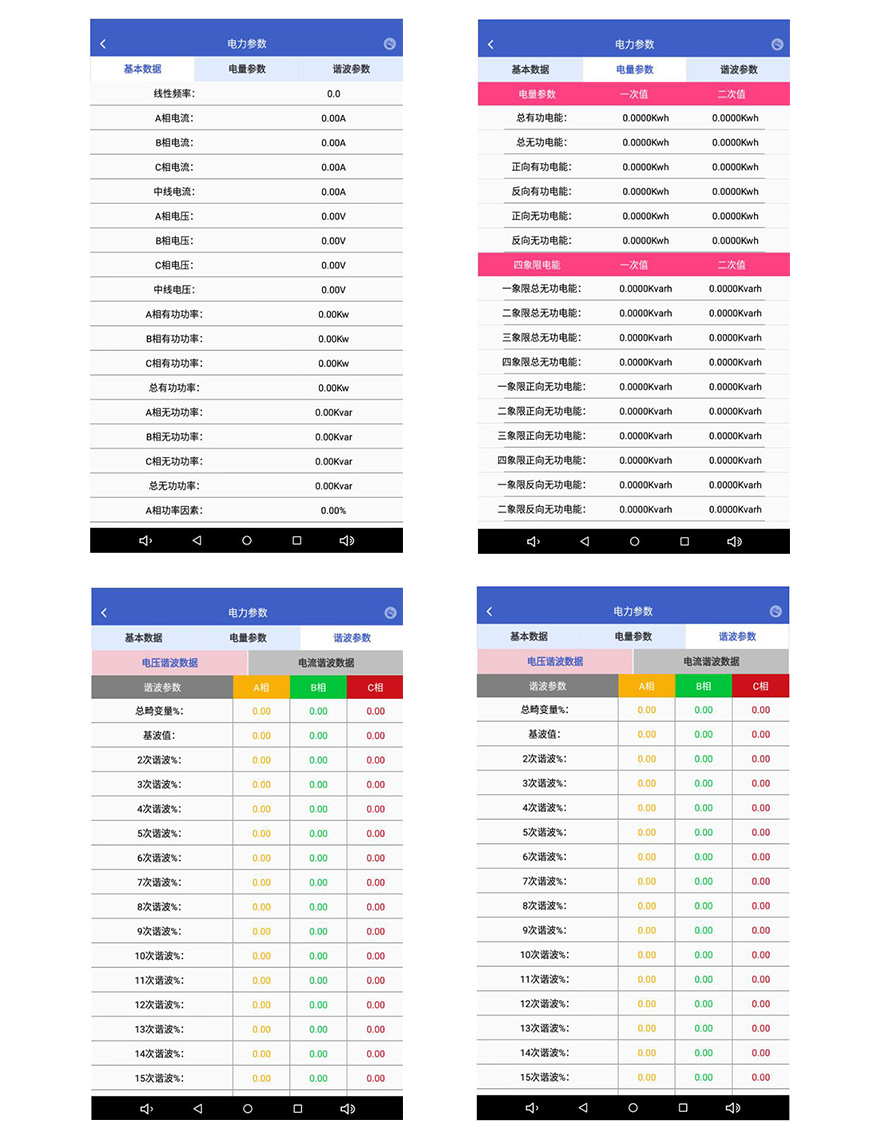

电力参数

电流

范围：0.030~6A，精度：0.2%

电压

范围：9~400V，精度：0.2%

有功功率

范围：0～99999999kw，精度：0.5%

无功功率

范围：0～99999999kvar，精度：0.5%

功率因素

范围：0.0～0.99,精度：0.5%

频率

范围：40-60Hz,精度：±0.01Hz

有功电能

0～99999999 Mwh,0.5%

无功电能

0～99999999 Mvarh,1.0%

视在电能

0～99999999 Mwh,0.5%

电能脉冲输出

脉冲输出接口（选配）

计量电压

三相三线3×100V，3×380V

三相四线3×57.7V , 3×220V

基本电流（Ib）

1A，5A,

接线方式

三相四线、三相三线

电力参数功能配置表

三相电流

√

电流不平衡度

√

三相电压

√

电压不平衡度

√

有功功率

√

无功功率

√

频率

√

视在功率

√

功率因数

√

有功电能

√

无功电能

√

视在电能

√

31次电压谐波含量

√

31次电流谐波含量

√

实时时钟

√

分时付费计量

√

正反向有功电能

√

正反向无功电能

√

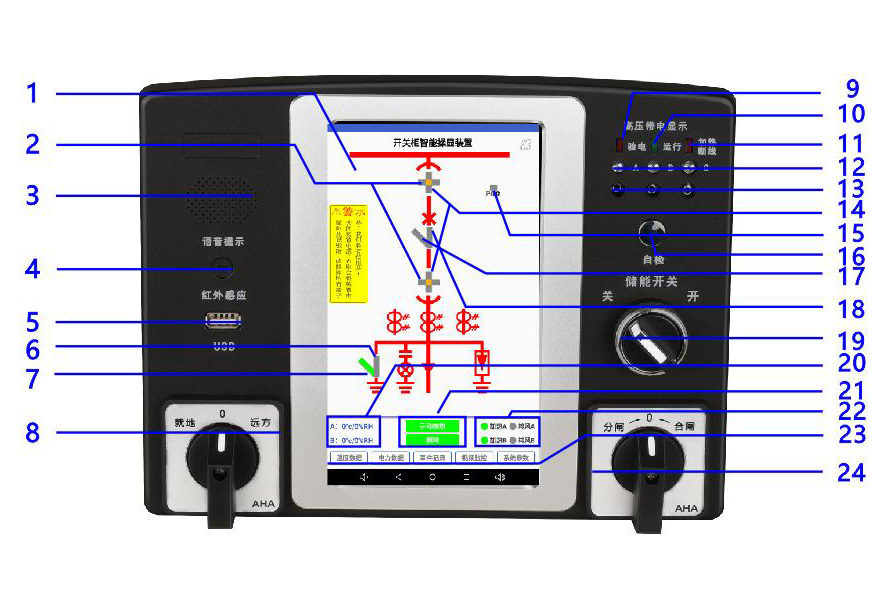

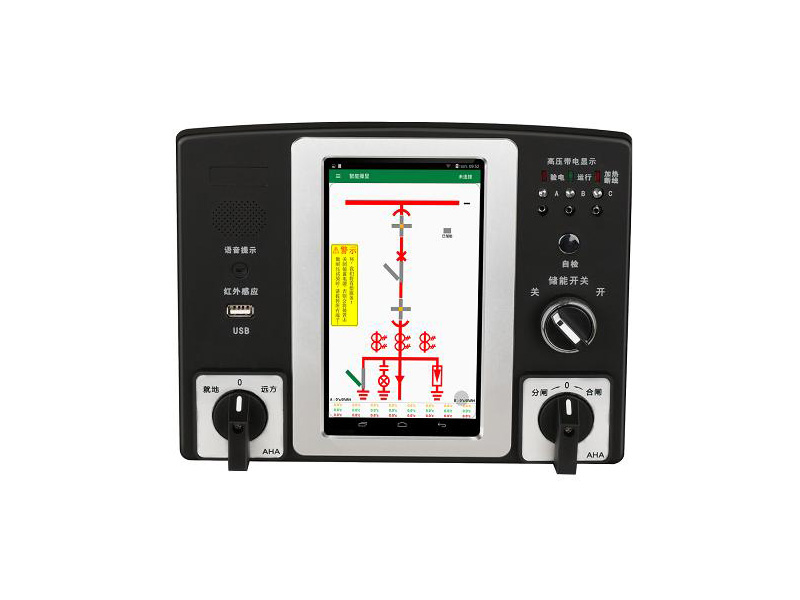

序号

功能

序号

功能

1

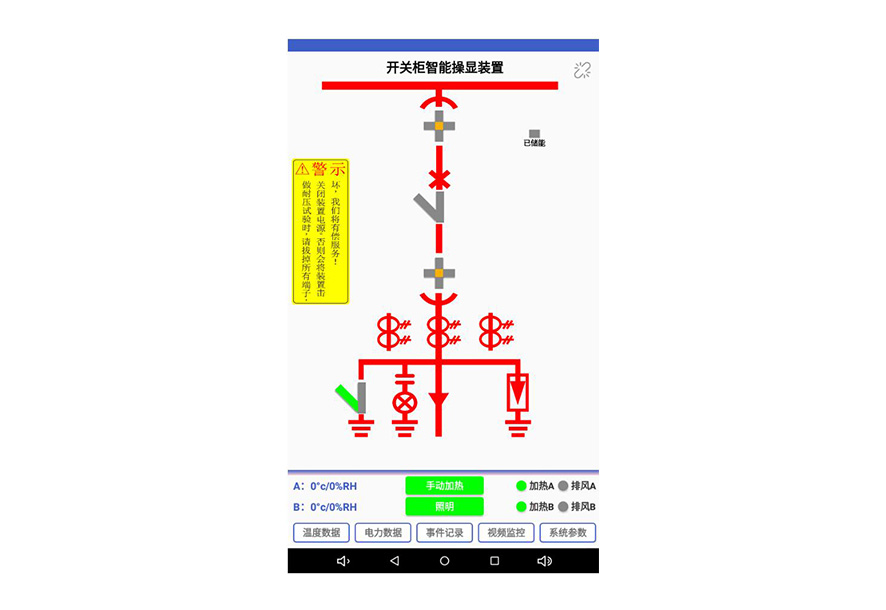

触摸屏显示界面

13

三相验电孔

2

实验位置显示灯

14

工作位置指示灯

3

喇叭

15

储能指示灯

4

红外感应

16

自检按钮

5

USB接口

17

断路器分指示灯

6

接地合状态指示

18

断路器合指示灯

7

接地分状态指示

19

储能开关

8

就地/远方开关

20

温湿度传感器显示

9

验电指示灯

21

手动加热、照明操作

10

运行指示灯

22

加热、排风指示灯

11

备用指示灯

23

菜单栏

12

三相带电指示灯

24

分合闸开关

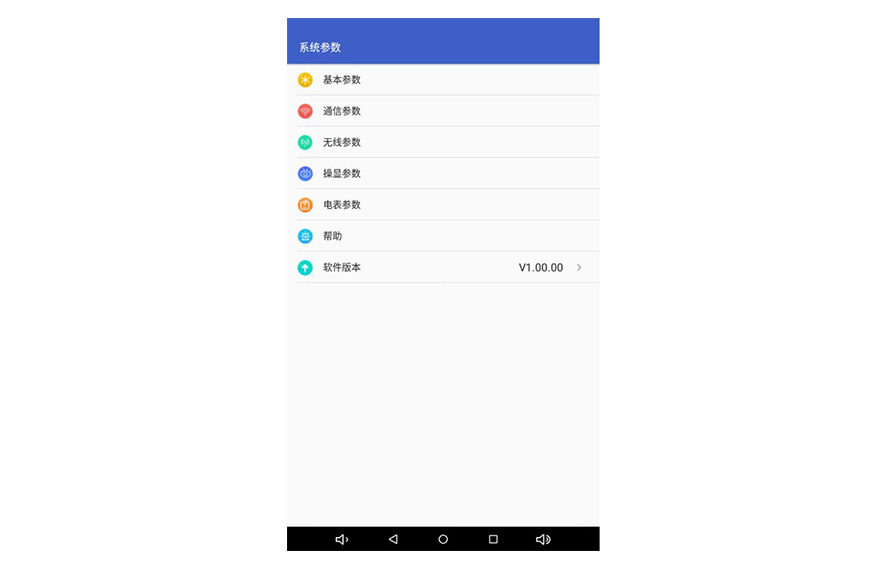

功能区

常见故障现象

判断和排除方法

装置显示

装置通电后无任何显示

1、检查装置背面的电源开关是否处于开的位置。

2、用万用表测量装置背面端子17、18有无正常工作电压。

一次回路模拟显示

装置试验/工作位置、接地刀、储能指示灯无相应显示。

1、检查装置背面端子7-14是否接入插紧。

2、分别检查开关量输入对应端子7-13与公共端14是否处于无源导通的状态和用导线短接输入端子与公共端短接。

温湿度显示及控制

温湿度无显示

1、检查温湿度传感器及传感器线是否插好，端子是否松脱。

2、使用替换法，把其它装置上正常的温湿度传感器和传感器线装到本装置上，查看温湿度显示是否正常。

1)装置加热指示灯和排风指示灯常亮，加热器处于长加热状态，排风处于长排风状态

1、观察显示屏是否人为误进入的继电器测试模式，如果误进入了，则给装置重装上电即可。

2、查看装置的温湿度测量值是否达到加热和排风条件。

3、进入的继电器测试模式，测试相应继电器是否正常。

2)装置加热指示灯亮时，加热器不加热，断线指示灯亮。

1、拔掉相应加热器端子，用万用表的通断档，测量加热输出继电器是否闭合。如果闭合正常，则需检查外部加热器电路。

高压带电指示

1、一次高压带电时高压带电指示灯亮缺相或亮度特暗。

2、一次高压带电时闭锁解除指示灯仍亮或闪烁。

检查装置高压带电端子接线是否正确可靠；用万用表交流当测量装置端子A、B、C相与接地之间是否有电压，电压一般为10-60V（根据带电传感器不同而定）；如测量电压偏低检查带电传感器的性能参数是否按规定配置，是否符合装置对其要求。

触点温度

1、所有触点温度都无显示

1、无线温度传感器与操显装置之间是否超出距离范围。

2、查看无线温度传感器的开关是否已经打开（有源）。

3、查看模块是否安装在电流回路的主路上。（无源）

4、查看高压开关柜是否已带负载，电流是否>8A（无源）。

5、查看无线温度传感器的编号与操控装置的编号是否一致。

6、查看操显装置上设置模块地址是否与装置上编号一致。

2、个别触点温度无显示

1、查看无线温度传感器的开关是否已经打开。（有源）

2、查看无线温度传感器的编号与操控装置的编号是否一致。

3、重新开关无线温度传感器开关。（有源）

4、查看模块是否安装在电流回路的主路上。（无源）

5、查看该相电流是否>8A（无源）。

通讯

通讯连不上。

1、通讯接线端子是否接线插紧。

2、通讯数据线A、B是否接反。

3、通讯协议使用是否正确。

4、接收设备的波特率是否设置正确。

5、接收设备上设置的通讯地址是否与装置标明的一致。
