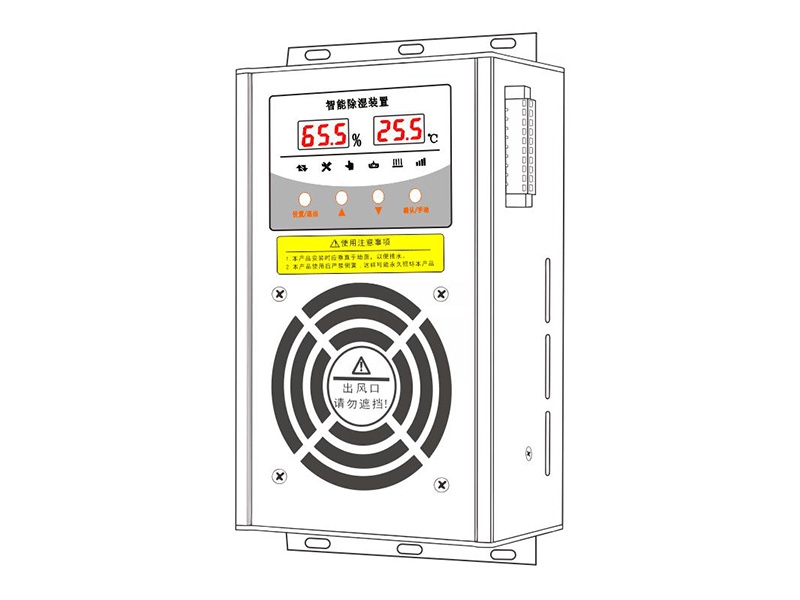

一、产品概述

  该装置是采用半导体制冷除湿方式，主动将密闭空间的潮湿空气在风扇的作用下吸入除湿风道，空气中的水蒸气经半导体制冷机构吸热后冷凝成水，再通过导水管排出，可以达到很好的除湿效果。通过减低空气中含水量，使相对湿度下降，几乎不提高温度，不产生温差带来的负面影响，从根本上杜绝或减少了事故的发生。可快速有效地降低电气柜内空气湿度并抑制凝露现象的产生。对因潮湿、凝露导致柜内设备老化、绝缘强度降低、二次端子击穿、材料霉变以及钢结构件锈蚀等问题的预防具有显著的作用。本装置是保障智能电网高效、安全运行的首选除湿设备。

  本装置使用于电力设备如户外端子箱、高低压控制柜、高低压开关柜、环网柜、箱式变电站、仪表箱等需要自动除潮湿、防凝露的场合。

二、产品特点及型号定义

  1、体积小、重量轻、安装方便快捷；

  2、自动运行与手动除湿功能切换、温度启动值和除湿启动值可调；

  3、除湿风道主动引凝、排出气体加热降湿，有效达到了对电气柜密闭空间防潮除湿的综合治理；

  4、湿度、温度传感器24小时实时采样，超出设定启动值自动引凝；

  5、湿度、温度设置具有记忆功能，不会因为停开机而消失；

  6、故障显示功能，可快速查找故障点保证正常运行；

  7、采用专用防潮元件，外壳采用铝合金结构，保证在潮湿环境下正常工作；

  8、屏蔽隔离技术的运用，符合GB / T17626-2008的3级标准，保证能够在强电磁场下工作；

  9、除湿引凝管路，可把引凝后的水排出柜外，同时也可采用储液袋收集。

  10、型号带S的具有RS485通讯功能，通讯地址可调；可远程控制、调节运行参数以及故障上报功能。

  11、可选配LORA无线通讯或NB-iot无线上网功能

三、技术参数说明

四、功能介绍

4.1、低温加热功能
  当箱体温度低于设定的启动值时，除湿装置启动内部加热器回路（加热器外接，功率可接50～300W），直到箱体温度升高到设定启动值加5℃时，加热器回路停止工作。

4.2、RS485通讯功能

  当具有RS485通讯功能的除湿装置收到上位机的数据时，分析数据后马上回复数据给上位机，一台上位机最大可连接32台（上位机端推荐在A、B间接一个120欧姆的负载电阻）。

4.3、装置故障报警功能

  当装置工作在除湿的状态时，散热风扇因故障停转，或者半导体制冷片不致冷，温湿度采样异常，此时装置面板故障指示灯会亮起，同时故障报警继电器输出（注：故障输出与加热输出接口共用，只能选择其中一种功能）。

4.4、LORA无线通讯功能（选配）

  当装置选配LORA无线通讯功能后，装置可通过无线接口将数据上传到后台监控系统，后台系统配上公司LORA串口模块即可，最远通讯距离≤1km(空旷距离)。

 4.5、NB-iot无线上网功能（选配）

  该装置可以选配NB-iot无线上网模块，支持多个营运商物联网卡，装置可通过上网的方式上传数据到云平台，用户可通过手机APP或WEB网页进行实时数据查看或远程控制。

五、显示说明

  开机后，除湿装置进入自检状态，自检完成后，左边数码管显示软件版本号，右边数码管显示通讯地址。4秒后除湿装置进入工作状态，此时左边显示外部传感器湿度值，右边显示温度值（当此台除湿装置不带有外部加热功能时，右边显示内部温度值）。

  当除湿装置工作主界面下，按”向下”按键可以显示内部温度值，8秒后自动转为显示外部温度值或者按一下”向下”按键转为显示外部温度值。

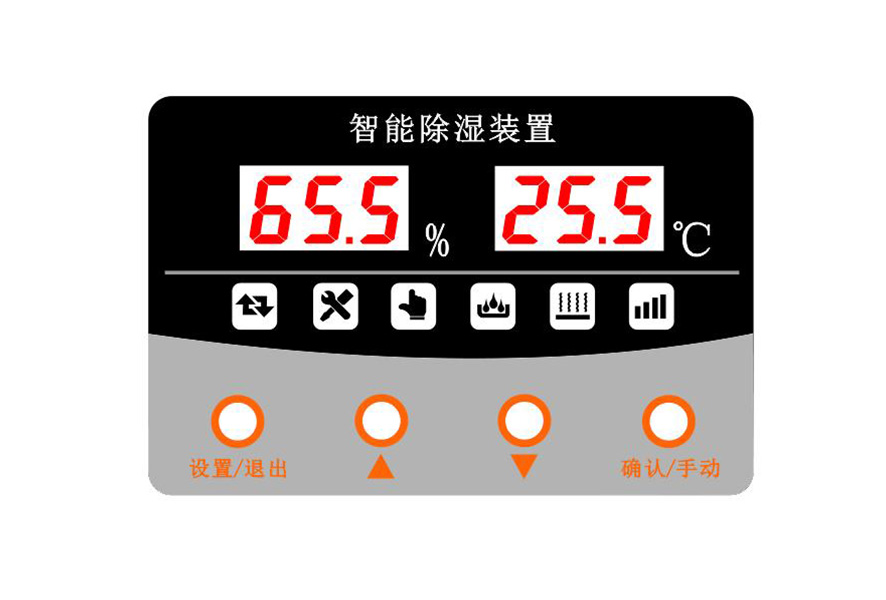

图显示符号说明

   自动运行指示，自动运行时此符号闪烁；

   设置状态指示，当除湿装置运行在参数设置状态时，此符号闪烁； 手动运行指示，当除湿装置运行在手动状态时，此符号闪烁；
   正在除湿指示，当除湿装置正在除湿工作时，此符号亮；当正在除霜时或者正在除湿保护状态时，此符号闪烁；
   正在加热指示，当除湿装置正在加热工作时，此符号亮；当正正在加热保护状态时，此符号闪烁；
  通讯信号指示，当此除湿装置收到上位机数据时，此符号闪烁；

六、操作说明

6.1手动/自动模式：

  当除湿装置工作在自动状态时，“自动”指示灯点亮。按一下“确认/手动”按钮后，“自动”指示灯灭，“手动”指示灯亮，“除湿”指示灯亮，此时除湿装置启动手动除湿功能。再按一下“确认/手动”按钮后除湿装置自动转为自动模式。当手动除湿退出手动工作状态，再按一下“确认/手动”键时，此时除湿装置启动手动加热功能，按一下“确认/手动”按钮后除湿装置转为自动模式。

6.2、设置参数模式：
  电源接通后，除湿装置自检通过后，自动进入自动模式，双层数码显示当前的湿度值和温度值。

  （1）设置湿度启动值：

  当除湿装置工作在正常状态下（6位数码管显示当前环境温湿度值时），按“设置”键，除湿装置进入设置状态，左边数码管显示P1时，按“确定/手动”按键，右边的数字闪烁，此时按“向上”或“向下”按键可修改湿度的启动值；修改完成后按“确定/手动”键保存，数字停止闪烁；修改湿度启动值设置完成。

  （2）设置湿度断开值：

  当除湿装置工作在正常状态下（6位数码管显示当前环境温湿度值时），按“设置”键，除湿装置进入设置状态，按“向上”或“向下”按键，直到左边数码管显示P2时，按“确定/手动”按键，右边的数字闪烁，此时按“向上”或“向下”按键可修改湿度的断开值；修改完成后按“确定/手动”键保存，数字停止闪烁；修改湿度断开值设置完成。

  （3）设置温度启动值：

  当除湿装置工作在正常状态下（6位数码管显示当前温湿度值时），按“设置”键，除湿装置进入设置状态，按“向上”或“向下”按键，直到左边数码管显示P3时，按“确定/手动”按键，右边的数字闪烁，此时按“向上”或“向下”按键可修改温度的启动值；修改完成后按“确定/手动”键保存，数字停止闪烁；修改温度启动值设置完成。（注：当环境温度较低（低于16度）外接加热设备，可以更有效地除湿）

  （4）通讯地址调节：

  当除湿装置工作在正常状态下（6位数码管显示当前温湿度值时），按“设置”键，除湿装置进入设置状态，按“向上”或“向下”按键，直到左边数码管显示P4时，按“确定/手动”按键，右边的数字闪烁，此时按“向上”或“向下”按键可修改通讯地址；修改完成后按“确定/手动”键保存，数字停止闪烁；修改通讯地址设置完成。

  （5）通讯波特率调节：

  当除湿装置工作在正常状态下（6位数码管显示当前温湿度值时），按“设置”键，除湿装置进入设置状态，按“向上”或“向下”按键，直到左边数码管显示P5时，按“确定/手动”按键，右边的数字闪烁，此时按“向上”或“向下”按键可修改通讯波特率；0表示波特率1200. 1表示波特率2400。2表示波特率4800. 3表示波特率9600.修改完成后按“确定/手动”键保存，数字停止闪烁；修改通讯波特率设置完成。（见附录1）

  （6）继电器输出功能调节：

  当除湿装置工作正常状态下（6位数码管显示当前温湿度值时即为正常状态），按“设置”键，除湿装置进入设置状态，按“向上”或“向下”按键，直到左边数码管显示P6时，按“确定/手动”按键，右边的数字闪烁，此时按“向上”或“向下”按键可修改继电器输出功能；修改完成后按“确定/手动”键保存，数字停止闪烁；修改继电器输出功能设置完成。



  （7）除湿时间调节：
  当除湿装置工作正常状态下（6位数码管显示当前温湿度值时），按“设置”键，除湿装置进入设置状态，按“向上”或“向下”按键，直到左边数码管显示P7时，按“确定/手动”按键，右边的数字闪烁，此时按“向上”或“向下”按键可修改手动除湿时间（1—24小时）可调，修改完成后按“确定/手动”键保存，数字停止闪烁；修改除湿时间完成 。（注：除湿装置如果持续除湿运行超过除湿时间（默认24小时），则会停止除湿1小时。再检测除湿条件，如果符合除湿条件再次启动除湿。）

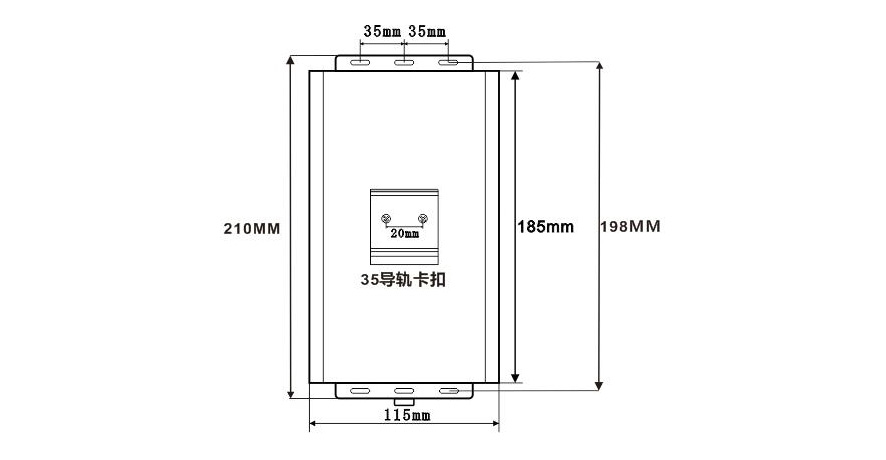

七、安装及接线图

  1、使用M5螺钉或者5mm的铆钉固定。安装时除湿装置必须竖放，出水口朝下。

  2、保证除湿装置前面与其他装置间有大于10cm的空间，来保证正面风扇出风口出风。

  3、将排水管一端接入除湿装置的出水口，用卡箍固定，出水管中间保持顺畅，不得缠绕，以方便排水，另一端通向箱体外面。

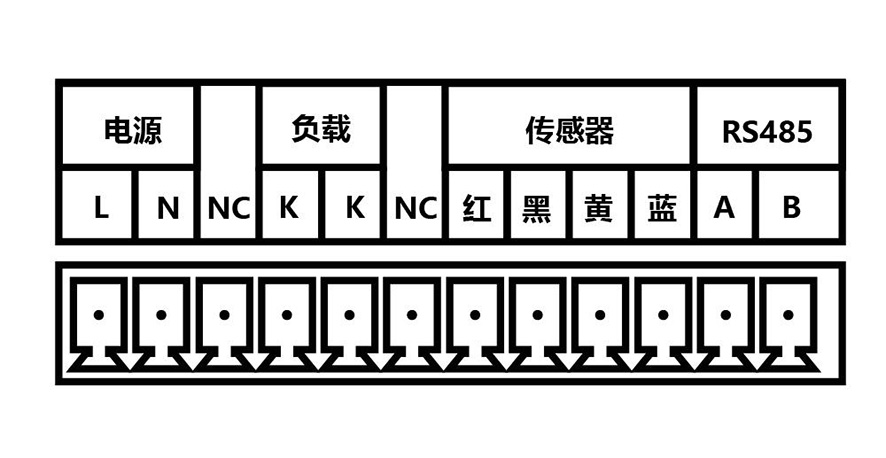

  4、电源接线端子L/N接上AC220V电源即可。

  5、负载接K、K两个端子；输出为无源开关接点。

八、RS485通讯

通讯协议
通讯规约	Modbus RTU
通讯波特率	1200bps、2400bps、4800bps、9600bps（可选）
数据格式	数据位	8位
	奇偶校验位	无
	停止位	1位
读命令	0x03
写命令	0x10

寄存器地址表：

附录1 波特率状态字

波特率寄存器数据

0----------1200bit/s 1----------2400bit/s 2----------4800bit/s 3----------9600bit/s 其它-------1200bit/s

附录2状态字

D7…………………………. D0

Bit0     0:温湿度传感器正常     1：温湿度传感器错误                                                                      Bit1     0: 制冷片运行正常       1: 制冷片故障                                                                      Bit2     0: 风扇运行正常          1: 风扇故障；                                                                      Bit3     0: 非加热状态              1: 正在加热                                                                      Bit4     0: 非除湿状态              1: 正在除湿

附录3 读写例程
返回：01 03 02 7F FF D8 34
01：RS485地址。
03：读取操作字。
02：数据长度（数据个数N×2）。
7F FF：寄存器数据，高字节在前。
14 FC：CRC16校验，低字节在前。

设置波特率：
01 10 00 02 00 01 02 00 01 66 72
01：RS485地址。
10：写操作字。
00 02：波特率寄存器地址高字节在前。
00 01：写寄存器个数，1个寄存器数据，高字节在前。
02：数据长度（数据个数N×2）。
00 01：写寄存器数据，高字节在前。
66 72：CRC16校验，低字节在前。

返回：01 10 00 02 02 9D A1
01：RS485地址。
10：写操作字。
00 02：寄存器起始地址高字节在前。
00 01：写寄存器个数，1个寄存器数据，高字节在前。
02：数据长度（数据个数N×2）。。
9D A1：CRC16校验，低字节在前。

九、产品维护及故障处理

1 、维护
  1）定期检查装置的使用空间是否相对密闭，减少外界潮湿空气进入柜内，以免降低除湿效果。
  2）定期清洁进、出风口，防止堵塞。以免影响除湿效果。
3）定期检查排水管路是否通畅，以防堵塞后造成凝结水溢出集水器，从机壳缝隙渗出。

2、故障处理

故障描述	原因分晰	解决方法
控制面板没显示	电源未接通	检查电源线路并接通
Err1代码显示	外部传感器故障	检查线路、传感器、必要时更换
Err2代码显示	制冷故障	检查线路、制冷片、必要时更换
Err3代码显示	风扇故障	检查线路、风扇、必要时更换

十、装箱清单
