一、产品简介

1.1 工作原理：
  充分利用温差大时，空气中的水分易凝露的特点，产品内置凝水面上产生非常低的温度（能达到-35℃），使空气中水分冷凝在凝水面，并通过排水孔排出箱体外，保持电柜内部干燥。由于电柜内水分不断减少排出箱外，柜内空气中的湿度显著下降。即使环境湿度变化，由于电柜内空气中水分非常少，也不会再产生凝露，从根本上解决了电柜内湿度困扰。

1.2 产品特点：

  使用先进的OLED液晶显示技术。

  界面显示清楚，内容丰富，比市场上的数码或者普通LCD拥有更好的人机界面，操作更方便，使用更简单，产品具有中英文显示，满足各类客户的需求。

  专为电力行业设计，外形独特一体化结构，外壳采用不锈钢304且拉丝处理，小巧精致，电源内置，充分考虑安全距离，安装简单，维护成本低，适用于对宽度及高度均受限制的场合。

  迅速降低电气控制柜内湿度，将箱体中的水气冷凝后变成水直接排出箱体外，解除湿气困扰，保证电气设备运行安全，湿度稳定后自动节能环保。

  带温湿度显示，工作阀值可调，全自动运行，外置手动开关。

  可扩展加热器控制功能和RS485数据通讯功能。（根据用户需求选配）

  传感器连接壳体且外置，能更准确及方便地采集温湿度。  

1.3 产品主要技术参数：

   超出上述参数，请与我司协商。

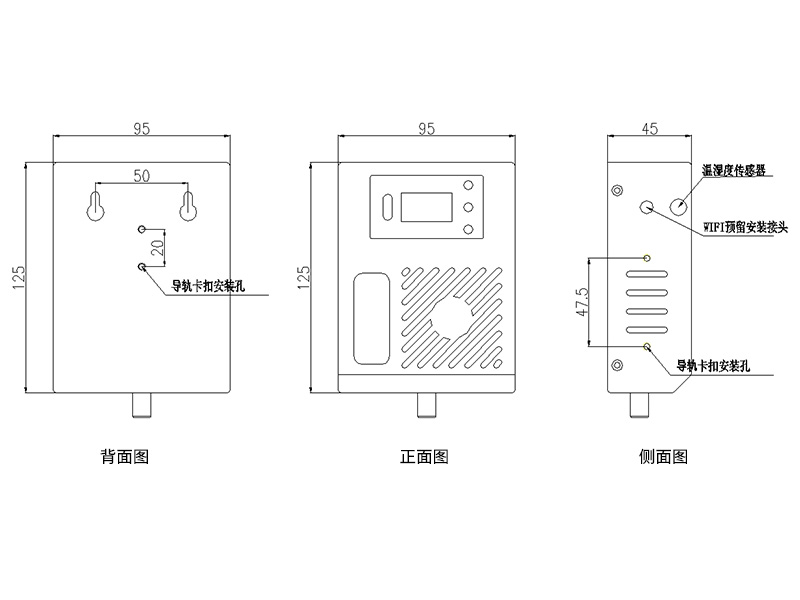

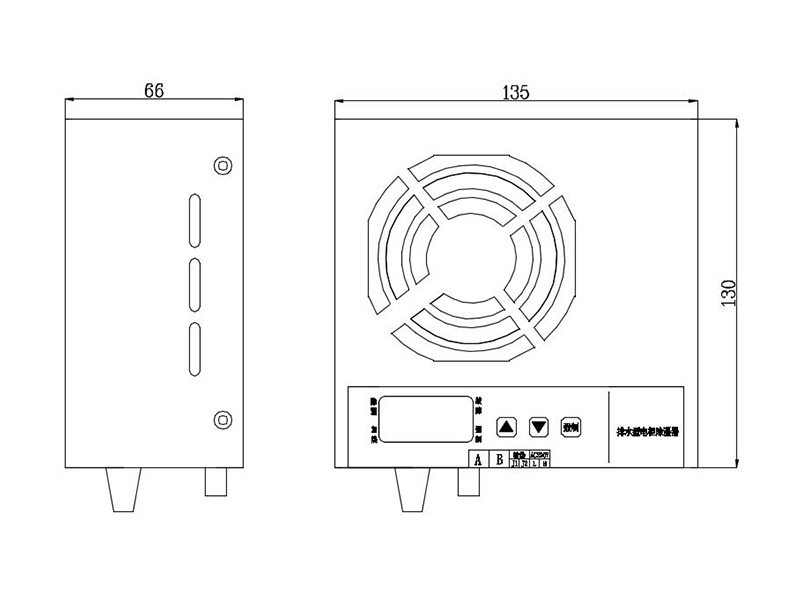

二、外形尺寸及安装孔距离

三、安装

  ①除湿装置背面有固定安装孔，用M4*12螺钉固定，安装时除湿装置竖放，不得倾斜、横置，出水口必须朝下，或者用除湿装置自带导轨卡扣及附板加强磁铁安装（根据用户需求选配）。

  ②保证除湿装置四周与其他装置间有大于2厘米空间，保证侧面风扇出风口畅通。

  ③将出水管一端接入除湿装置排水口，用卡箍固定，出水管中间保持顺直，不缠绕，不打结，以利排水，另一端通向柜体外。

  ④接线端子L/N接通电源即可。

  ⑤辅热接口J1、J2可接电加热器接口J1、J2（根据用户需求选配），数据通信接口可外接显示控制器接口（根据用户需求选配）。

GND

B

A

+12V

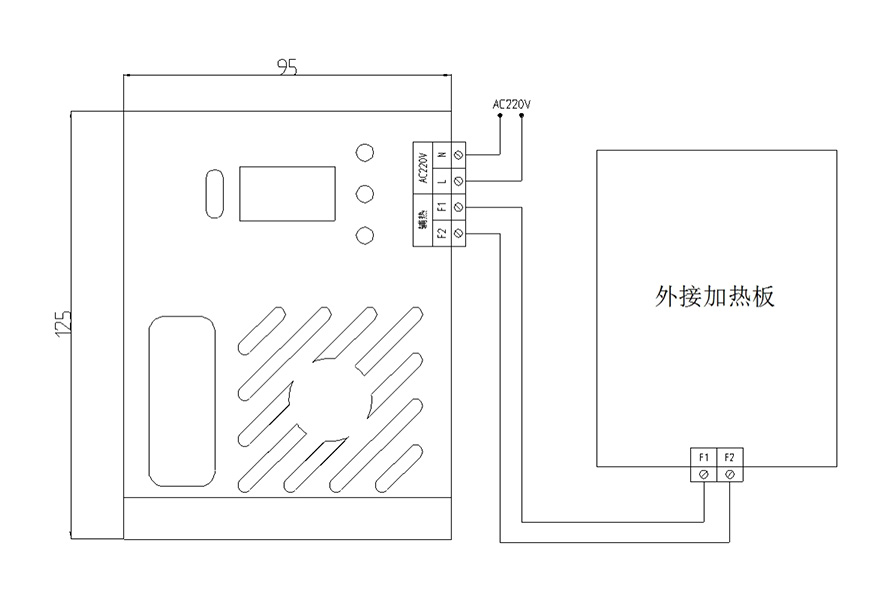

四、接线图

五、使用

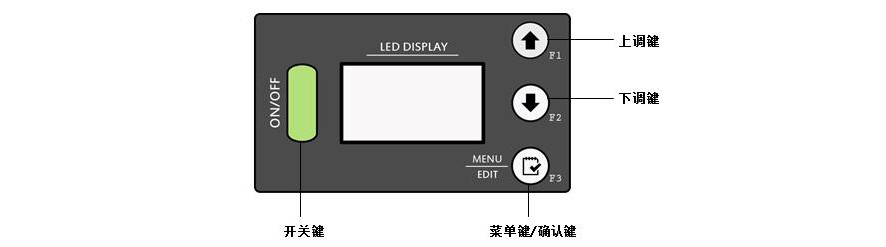

5.1 操作面板说明
  面板组成如下：

  控制面板采用OLED液晶显示,四个薄膜按键组成。

  1、 F1按键：上调键，菜单上移，用于选择菜单等参数设置等。

  2、 F2按键：下调键，菜单下移，用于选择菜单等参数设置等。

  3、 F3按键：菜单/确认键，用于打开菜单界面及子菜单设置参数或确认操作。

  4、 ON/OFF按键：开关键，用于手动打开或关闭设备。

  上述所列为操作中要使用到的按钮说明，点击按钮有效时，设备会发出清脆“滴”声，并执行相应功能。

5.2 工作模式说明
  自动模式（Auto）：即除湿装置自动运行，根据实时检测到环境的温湿度值，来控制整个设备；当环境湿度大于设置除湿湿度时，则开始进行除湿，直到环境湿度降低到比设定湿度低5个百分点时，再停止除湿；自动模式会一直循环上面的动作。

  强制模式(Force)：即强制除湿装置进行除湿工作，选择该模式时除湿装置立即开始除湿，不受环境温湿度的控制，直到时间结束（设置时间一般为24个小时），系统自动进入到自动模式。

5.3系统界面及操作流程介绍

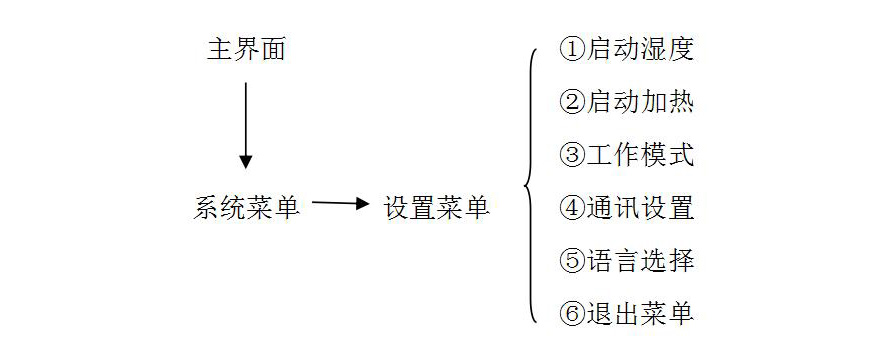

5.3.1系统流程图：

1 主界面

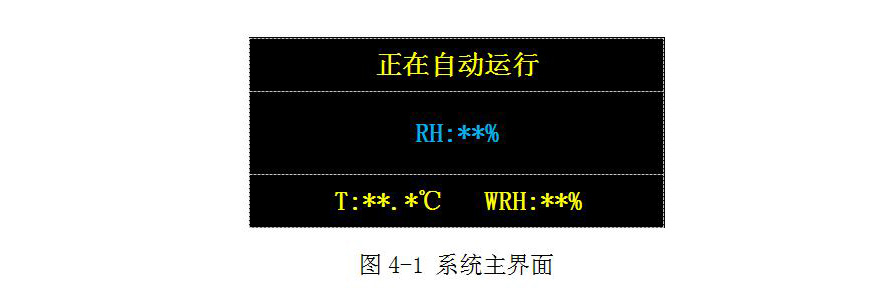

  按“开关键 ”，可以进行开机关机操作，按下开机，显示【主界面】（如图4-1），再按则关闭机器,开机默认为自动（AUTO）工作模式。
  正在自动运行    当前的工作模式
  RH:**%           环境当前湿度值
  T：**.*℃         当前环境温度
  WRH：**%       设置的除湿启动湿度

2 设置菜单界面

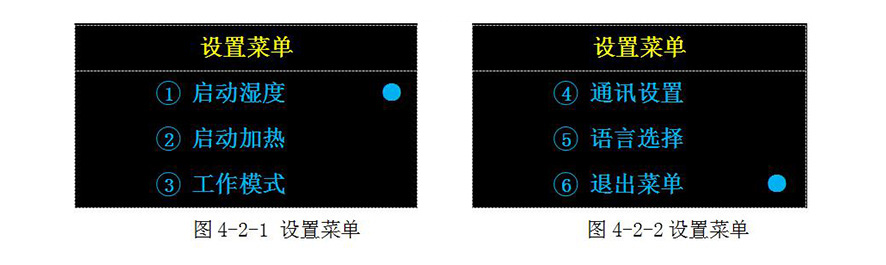

  按“菜单/确认键  ”，进入【设置菜单】（如图4-2-1至图4-2-2）。在【设置菜单】界面，按“上键  ”和“下键  ”，可任意选择想要调节的参数选项，如图所示右侧蓝色圆点表示选中该项，再按“菜单/确认键  ”确认，则进入该选项。

3 设置启动湿度界面

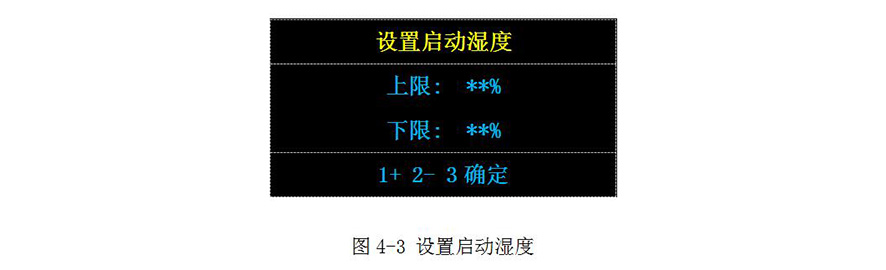

  进入【设置启动湿度】（如图4-3）可进行启动湿度上限的调节，按“上键  ”（加），按“下键  ”（减），再按“菜单/确认键  ”（确定），湿度下限默认为比上限低5%。启动湿度上限设置范围为30%-90%，可自由设定。设置好后会直接回到主界面。启动湿度建议设置65%-80%之间；当环境湿度大于启动湿度上限时，除湿装置开始进行除湿，除湿启动后环境湿度低于启动湿度下限时即停止除湿。

4 设置加热温度界面

   进入【设置加热湿度】（如图4-4）可以进行加热温度的调节，按“上键  ”（加），按“下键 ”（减），再按“菜单/确认键 ”（确定），设置好后会直接回到主界面。该功能一般在环境温度较低时使用，需要配合外接加热器使用，一般设置5℃，当环境温度低于5℃时则自动启动外部加热器（外部加热器根据用户需求选配）。另外可设置外部加热湿度，当环境湿度大于一定值（可设定）即启动外部加热，加快除湿。即当湿度过大时，同时启动外部加热和除湿功能。

5 设置工作模式界面

  进入【设置菜单】（如图4-5-1至4-5-2）可以选择设备的工作模式：自动模式（Auto）、强制模式(Force)。按“下键 ”（2切换），再按“菜单/确认键 ”（3确定），设置好后会直接回到主界面。

  自动模式（Auto）：除湿装置根据环境湿度情况自动运行进行除湿；

  强制模式(Force)：除湿装置强制启动除湿功能，强制时间一般设置24个小时，24小时后自动切换为自动模式。

6 设置设备地址及通讯模式界面

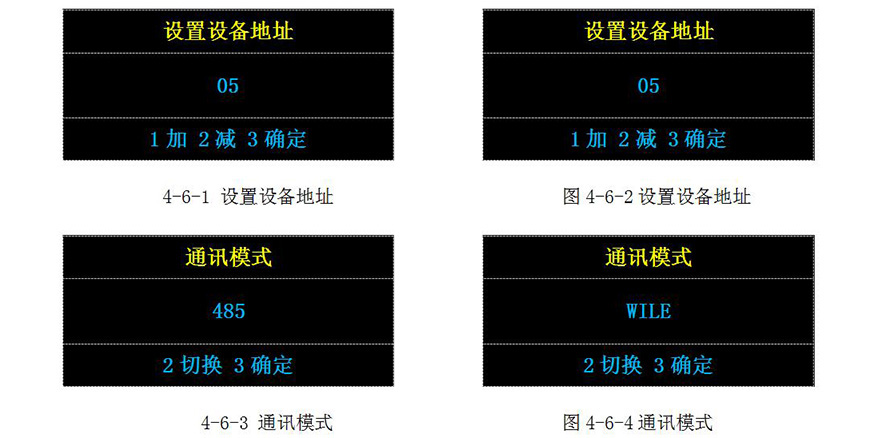

  进入【设置设备地址】（如图4-6-1至4-6-2）和【通讯模式】（如图4-6-3至4-6-4）可以选择通讯地址和通讯方式，按“上键 ”（加），按“下键 ”（减），设置设备的通讯地址，再按“菜单/确认键 ”（确定），则退出设置，回到主界面。

7 设置语言选择界面

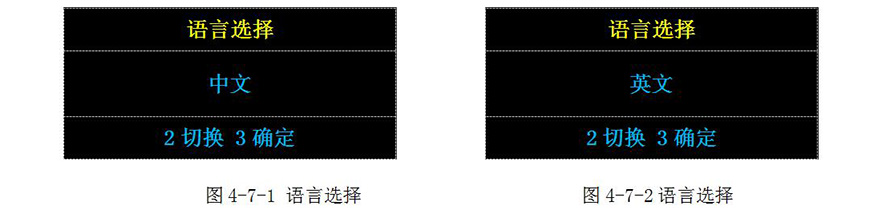

  进入【语言选择】（如图4-7-1至4-7-2）可以使用“下键 ”（切换）和“菜单/确认键 ”（确定）切换设备的显示语言，然后会退出设置，回到主界面。目前支持中文和英文显示，其他语言可以根据客户需求添加。

8 退出菜单界面

  按“菜单/确认键”按钮，进入【设置菜单】（如图4-2-1至图4-2-2）,按“上键 ”或“下键 ”选择[退出菜单]，再按“菜单/确认键 ”确认，则自动退出设置，回到主界面。

六、质量保证

  本产品自交付之日起，提供一年质量保证。在质量保证期间内，由于产品质量原因导致的产品损坏，本公司予以免费维修，必要时予以免费调换。因使用不当等非质量原因造成的损坏，或超过产品质量保证期，本公司予以终身维修和维护，其费用由客户承担。

七、装箱清单

技术参数变更，恕不另行通知，以实物为准。
