一、 概述

  ACL-JCQ-6R型避雷器在线监测器，是为了记录避雷器动作次数和在线监测避雷器全泄漏电流和阻性电流而设计的一种新型阻性电流监测器。它可以监测避雷器全漏电流以及避雷器芯体的阻性电流大小。监测避雷器的阻性电流可以更明显的判断避雷器是否已经老化。因为避雷器的老化主要与阻性电流有关，而全电流中容性电流占比很大，由于容性电流不产生功耗，无法有效判断避雷器的老化程度。

二、结构特点

  ACL-JCQ-6R型避雷器在线监测器，是将新型氧化锌电阻片、电磁计数器、全电流取样电路、谐波法阻性电流检测电路、全泄漏电流表、阻性电流表、变换保护电路等密封在圆形不锈钢外壳内。外壳密封良好，美观耐腐蚀。

三、主要电气性能

主要电气性能表

  当避雷器阻性电流值接近1mA时，避雷器阻性电流就会进入严重非线性区域，阻性电流增大的速度会很快，避雷器功耗增大，运行温度不断升高，避雷器将会发生热崩溃，所以就必须更换或检修避雷器了。

四、产品应用范围

  ACL-JCQ-6R型避雷器在线监测器适用于220kV及以下电力系统各种避雷器；如需在更高电压等级下使用，定货时需说明。

五、产品检验方法

1、计数器动作性能与接口检验：
  可使用我单位JST型监测器试验器或用500V摇表或其它直流电源向一个10uf电容器充电至200－600V，然后向监测器两端放电，计数器应可靠动作、毫安表指针应摆动，则监测器合格。

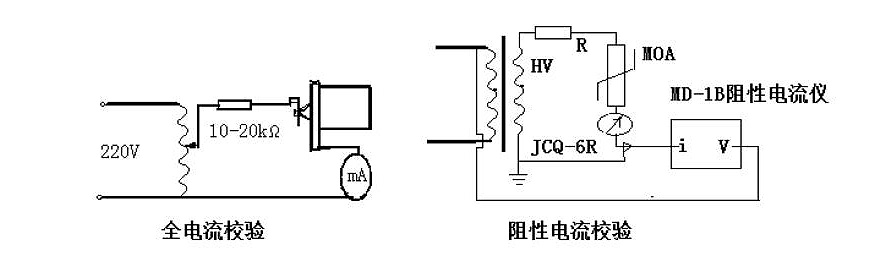

2、电流测量回路的检验：

  A、一般检验：用数字万用表，置二极管档，两表笔接监测器输入端与接地端，全毫安表应指示几百微安，由于没有谐波分量阻性电流表不动。或用单相调压器，输出端通过一只数十千欧电阻与监测器、交流毫安表串联。升高电压，全电流表与外接毫安表读数应基本一致，而阻性电流值很小属合格。

  B、阻性电流检验：由于阻性电流采用谐波法，需要在避雷器出厂试验的高压监测回路中检验。监测器在持续运行电压下测得的阻性电流值与阻性电流仪测得的阻性电流值大致相同。不能采用相位法，低电压线性回路检测。图中MD-1B为我公司避雷器阻性电流监测仪（避雷器带电监测仪）。

六、外形结构及安装尺寸

  ACL-JCQ-6R型避雷器在线监测器外壳为圆形不锈钢，具有良好的耐腐蚀性和电磁屏蔽作用。高压出线从后面通过小套管引出，正面玻璃采用橡胶密密封。适用于户内外安装。安装尺寸如下图所示，安装孔是相距85mm的φ11孔两个。安装时用M10×30螺栓通过法兰，将监测器安装在避雷器底座附近，便于观测的水平位置上，并作为接地端。然后高压出线用M10×30螺栓和母线连接在避雷器下端法兰上。安装时注意，涂有红漆的M10螺母不得随意松动，以免破坏密封。

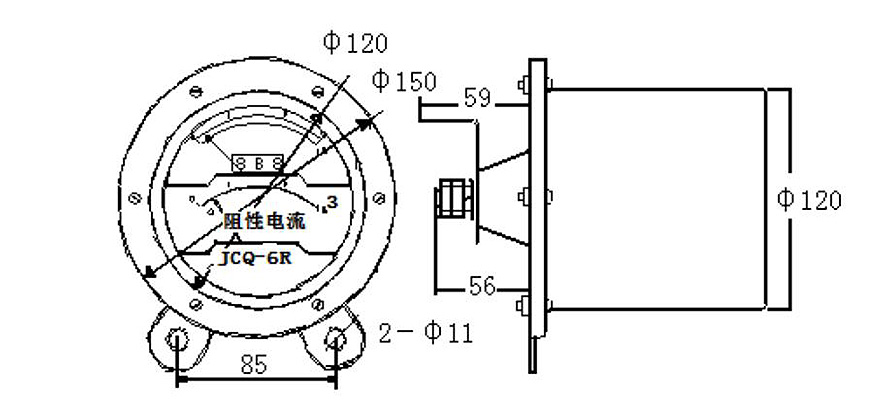

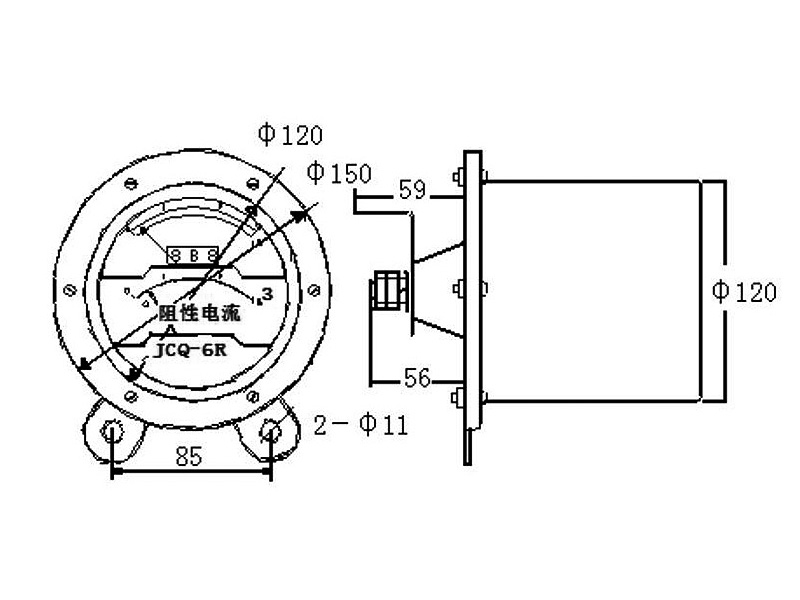

  外形结构简图如下：

七、用户须知

  1、监测器投入运行后，应观察三相毫安表的指示值是否一致。若偏差大，或者运行一段时间后发现某相漏电流大（下雨天除外）而运行电压正常时，应考虑漏电流大的避雷器可能已出现异常，应及时采取措施。

  2、监测器投入运行后，应记录下计数器的初值，以计算避雷器的动作次数。

  3、监测器运行1－2年后，应进行一次简易现场检测，检测动作性能时参阅第五部分。

  4、从线路中取下监测器时，用导线将避雷器接地端可靠接地，再拆下监测器。

  5、阻性电流接近1mA时，应检修避雷器。
