阿克罗电气自主开发设计的无线式温度监测系统采用无线电波进行信号传输。传感器安装在高压设备上，与接收设备之间无电气连接，因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。
无线式温度监测系统具有极高的可靠性和安全性，且价格相对低廉，可直接安装到每台高压开关、母线接头、户外刀闸或变压器上。系统配备标准通讯接口，可联网运行。通过上位机软件，可记录高压设备实时运行温度的数据。为高压设备的维修提供累积数据，实现了高压设备热故障预知维修。
|

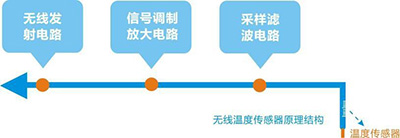

无线温度传感器原理结构图 |
|
|
|
主要功能 |
功能介绍 |
||
|
温度检测功能 |
实时检测被测部位的当前温度 |
||
|
供电电压自检功能 |
实时检测传感器自身的供电电压 |
||
|
所检测到的数据全部通过无线上传到接收主机 |
|||
|
A 型有源 |
参数介绍 |
||
|

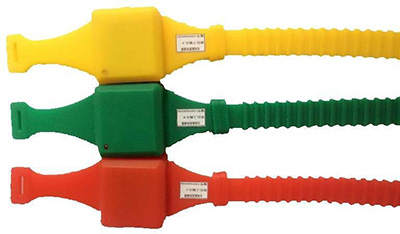

无线温度传感器 （有源） |
|
||
|
参数 |
温度测量范围：-40～+200℃ |
||
|
测量精度：±1℃（0~75℃）,±2℃（-20~150℃） |
|||
|
温度采样频率：默认 1 分钟 |
|||
|
无线频率：2.4GHz/433MHz |
|||
|
无线传输距离：≤20 米（2.4GHz）/≤300 米（433MHz） |
|||
|
电池使用寿命：8 年 |
|||
|
安装方式：捆绑式 |
|||
|
外形尺寸：主体尺寸：38mm*35mm*24mm， 表带总长：385mm |
|||
|
安装方法 |
第一步：传感器配对好测温主机和高压开关柜号。 |
||
|
第二步：该面柜子的传感器配对测温部位。 |
|||
|
第三步：打开传感器开关，并捆绑于相应的测温部位。 |
|||
|
第四步：如果传感器的探头是带线引出型，用线顶端的探头捆绑于测温部位。 |
|||
|
安装部位 |
移开式高压开关柜：母排， 静触头，电缆搭接等部位。 |
||
|
固定式高压开关柜：母排， 隔离刀闸，电缆搭接等部位。 |
|||
|
B型无源 |
参数介绍 |
|
|
无线温度传感器（无源） |

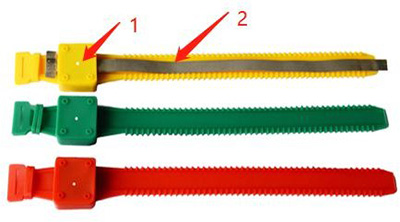

传感器结构： ①取电合金片：用于感应取电 ②硅胶表带 ：模块主体 ③传感器温度探头 ：用耐高温扎带捆绑于测温部位，检测测温部位温度 |
|
|
参数 |
温度测量范围：-40～+200℃ |
|
|
测量精度：±0.5---1℃ |
||
|
温度采样频率：默认 10 秒 |
||
|
无线频率：2.4GHz/433MHz |
||
|
无线传输距离：≤20 米（2.4GHz）/≤300 米（433MHz） |
||
|
工作电源：感应取电 |
||
|
启动电流：>5A（满足国家能源行业标准 NB/T 42086-2016 规定的启动电流 : 不大于 0.05 倍一次额定电流（大于400A）或 20A） |
||
|
安装方式：捆绑式 |
||
|
主体尺寸：46mm*35mm*21mm，表带总长：380mm |
||
|
安装方法 |
移开式高压开关柜：母排， 静触头，电缆搭接等部位。 |
|
|
固定式高压开关柜：母排， 隔离刀闸，电缆搭接等部位。 |
||
|
安装 |
第一步：预计安装部位长度，把取电合金片对折 1 到 2 次。
|
|
|
第二步：把折好的取电片插入传感器。
|
||
|
第三步：将模块缠绕在取电部位（电流主路），并拉紧折叠两侧的合金片，然后把尾部反折过来，压紧。
|
||
|
第四步：用硅胶表带包住取电片，并绑紧。然后用扎带把温度探头捆绑在测温部位上。
安装注意事项： 1、断路器动触头安装如图：
注意：测温模块尽量往后靠与接触头保持距离，确保有足够的安全距离。测温探头固定紧防止来回晃动。 |
||
|

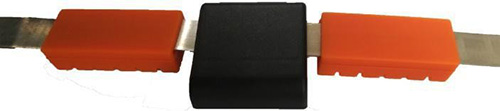

C 型微型传感器 |
传感器结构： 1取电合金片：用于感应取电 2后盖片：感应温度 3软硅胶：加深连接强度 4连接头：连接取单片双头 5螺丝：固定取电片 |
|
|
微型无源无线 温度传感器 |
||
|
参数 |
温度测量范围：-40～+200℃ |
|
|
测量精度：±0.5℃±1℃ |
||
|
温度采样频率：默认最低 5 秒（自适应根据电流大小调节 |
||
|
无线频率：433MHz 868MHz |
||
|
无线传输距离：≤300 米（空旷距离） |
||
|
工作电源：感应取电 |
||
|
启 动 电 流 ： >3A （ 满 足 国 家 能 源 行 业 标 准NB/T 42086-2016 规定的启动电流 : 不大于 0.05 倍 一次额定电流（大于 400A）或 20A） |
||
|
安装方式：捆绑式 |
||
|
主体尺寸：28.5*23.6*12.1 |
||
|
安装部位 |
移开式高压开关柜：母排， 静触头，电缆搭接等部位。低压柜：出线桩头、断路器进出线端。 |
|
|
固定式高压开关柜：母排， 隔离刀闸，电缆搭接等部位 |
||
|
低压开关柜：空开进线、出线、电缆出线等部位。 |
||
|
安装 |
安 装 完 整 图 如 下 第一步：预计安装部位长度，取合适长度穿过模块。
|
|
|
第二步：把取电片跟软硅胶插入传感器（软硅胶有波纹的一面朝下跟感应温度位置一致）
|
||
|
第三步：将模块缠绕在取电部位（电流主路）让测温点部位接触到要测温部位，并拉紧两侧的合金片， 把取电片两头放置卡扣底下重叠。
|
||
|
第四步：用内六角扳手拧紧螺丝，把软硅胶推连接头两侧。
|
||
|
D 型吸附式 |
参数介绍 |
|
|
无线温度传 感器（户外） |
|
|
|
参数 |
温度测量范围：-25～+200℃ |
|
|
测量精度：≤±1℃ |
||
|
温度采样频率：1 分钟 |
||
|
无线频率：433MHz |
||
|
无线传输距离：≤200 米 |
||
|
电池使用寿命：8 年 |
||
|
安装方式：捆绑式 |
||
|
主体尺寸：60mm*45mm*25mm， 总长：105mm |
||
|
安装 |
镙栓固定 |
|
|

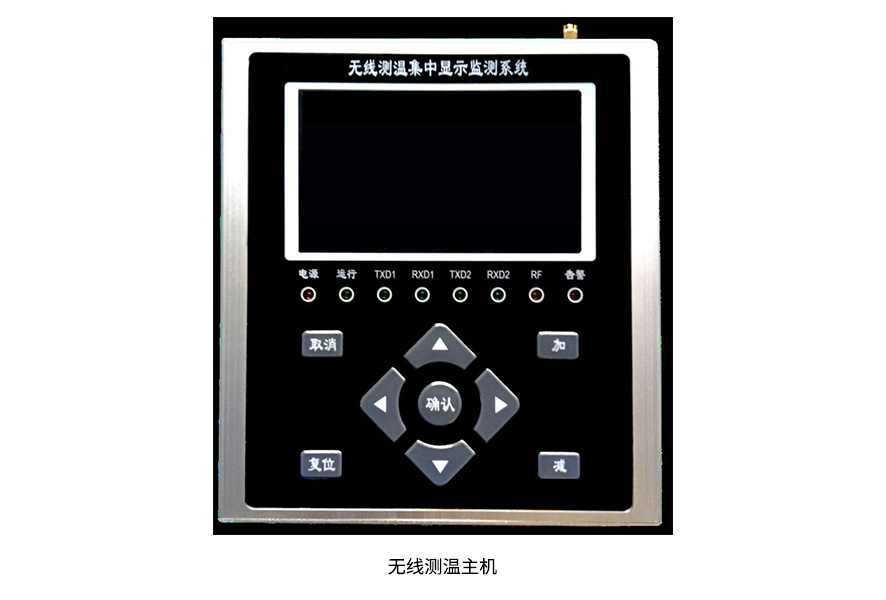

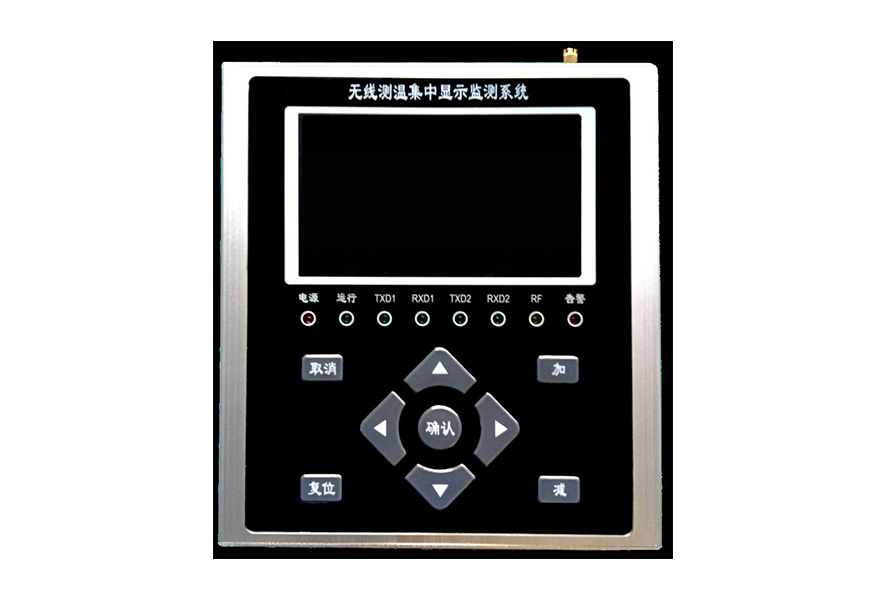

主要功能 |
功能介绍 |
|
|
基本功能 |
接收数据 |
接收无线温度传感器上传的温度和传感器工作电压 |
|
显示数据 |
彩色显示接收到的数据，显示效果更直观，背光开关可控，适用多种应用场合 |
|
|
时钟显示 |
实时时钟显示，并作为事件记录的时间基准 |
|
|
参数设置 |
所有参数灵活可设，操作方便，掉电数据不丢失 |
|
|
报警输出 |
当有报警事件发生时，继电器干接点信号输出并发出蜂鸣报警声音提示 |
|
|
极限温度记录 |
按月记录每个测温点的最高温和最低温，同时记录相应的供电电压与发生时间，当跨年度使用时，自动覆盖上一年的该月数据 |
|
|
温度报警记录 |
记录曾发生过报警的测温位置的每一相的温度、开始时间和结束时间，最多可保存 100 条记录，当超过 100 条记录时，自动覆盖最早的记录 |
|
|
温度失衡记录 |
当同一组测温位置三相温度不相等时，按月记录当前该组每一相的温度及发生时间，并计算出失衡度，当跨年度使用时， 自动覆盖上一年的该月数据 |
|
|
密码管理 |
采用密码管理方式，设置参数时必须输入密码，密码分为用户密码和系统密码，输入系统密码可进行更高级的设置功能 |
|
|
技术参数 |
技术指标 |
|
|
无线参数 |
无线频率 |
433MHz |
|
管理无线传感器数量 |
≤252只 |
|
|
通讯参数 |
通讯接口 |
RS485 通讯接口， 通讯距离≤1200m（不加中继） |
|
主机组网数量 |
≤128 只 |
|
|
通讯规约 |
Modbus 规约《无线测温系统通讯协议》 |
|
|
波特率 |
1200、2400、4800、9600、19200 bps 可选 |
|
|
报警默认参数 |
温度报警值 |
上限值：+90℃，下限值：－20℃ |
|
温度告警值 |
上限值：+60℃，下限值：－10℃ |
|
|
告警电压值 |
2700mV |
|
|
继电器干接点参数 |
AC220V/5A（1 组无源常开/常闭触点） |
|
|
工作电压 |
AC85～265V/DC110～370V |
|
|
整机功耗 |
≤5VA |
|
|
工作温度 |
-10℃~+70℃ |
|
|
工作湿度 |
≤90%RH,不结露，无腐蚀 |
|
|
海拔 |
≤2500 米 |
|
|
防护等级 |
IP20 |
|
|
绝缘电阻 |
≥100MΩ(温度在 10~30℃,相对湿度小于 80%) |
|
|

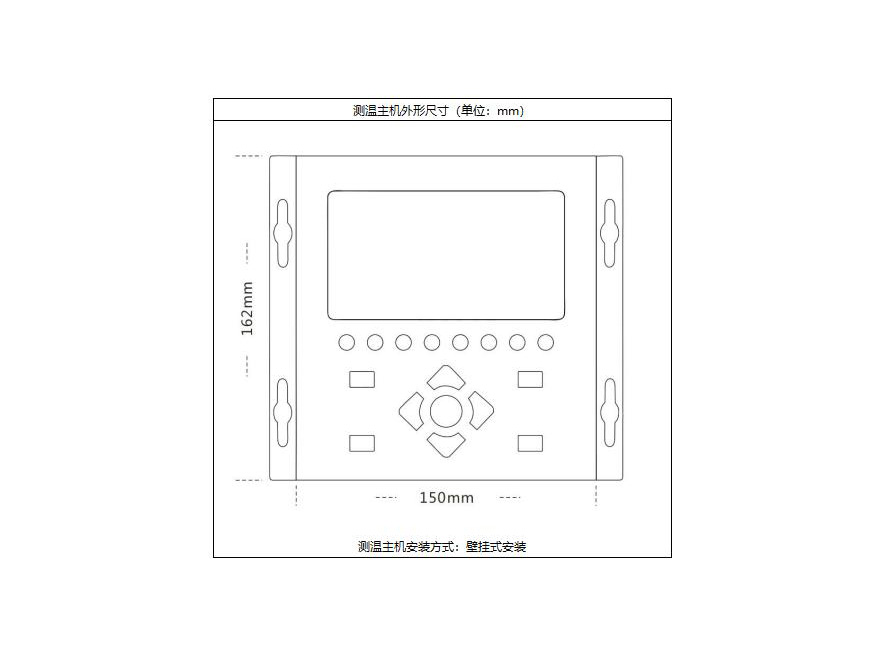

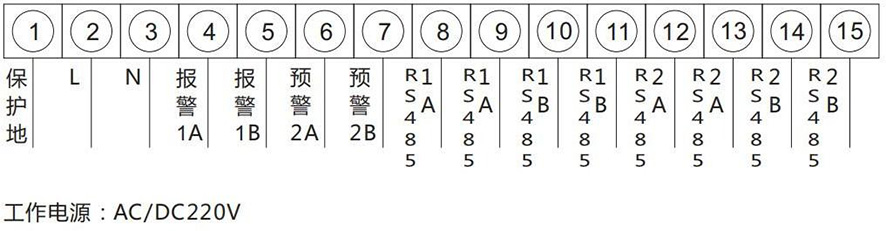

安装方式 |
嵌入式/壁挂式安装 |
|
|
通讯协议(10 进制转16进制) |
||
|
通讯规约 |
Modbus RTU |
|
|
通讯波特率 |
1200bps、2400bps、4800bps、9600bps（ 可选） |
|
|
数据格式 |
数据位 |
8 位 |
|
奇偶校验位 |
无 |
|
|
停止位 |
1 位 |
|
|
读命令 |
0x03 |
|
|
写命令 |
0x10 |
|
寄存器地址表：
|
寄存器地址 |
寄存器内容 |
实际值 |
单位 |
备注 |
|
通讯参数 |
||||
|
01 |
装置地址 |
1~255 |
|
1-255,广播地址为 0 |
|
02 |
通讯波特率状态字 |
0~3 |
|
0: 1200 1: 2400 2: 4800 3: 9600 |
|
03 |
校验位 |
0~2 |
|
0: 无校验 1: 奇校验 2: 偶校验 |
|
04 |
数据位 |
0~1 |
|
0: 8 位 1: 9 位 |
|
05 |
停止位 |
0~3 |
|
0: 0.5 位 1: 1 位 2: 1.5 位 3: 2 位 |
|
时间参数 |
||||
|
21 |
年年 |
|
|
YYYY（BCD 码格式） |
|
22 |
月日 |
|
|
MMDD（BCD 码格式） |
|
23 |
周时 |
|
|
WWhh（BCD 码格式） |
|
24 |
分秒 |
|
|
mmss（BCD 码格式） |
|
温度参数 |
||||
|
1001 |
触点测温高温预警 |
|
℃ |
|
|
1002 |
触点测温高温报警 |
|
℃ |
|
|
1003 |
触点测温低温预警 |
|
℃ |
仅用低8位，有符号8位数据类型 |
|
1004 |
触点测温低温报警 |
|
℃ |
仅用低8位，有符号8位数据类型 |
|
采集点温度数据 |
||||
|
1501 |
采集点 1 温度数据 |
* 0.1 |
℃ |
(16 位有符号数据类型,高位在前)
注意：实际地址最大值根据采集点数量自动调整。例如集显主机设置了 100 个测温点，则地址最大值为 100。 |
|
1502 |
采集点 2 温度数据 |
* 0.1 |
℃ |
|
|
1503 |
采集点 3 温度数据 |
* 0.1 |
℃ |
|
|
…… |
…… |
…… |
…… |
|
|
2218 |
采集点 718 温度数据 |
* 0.1 |
℃ |
|
|
2219 |
采集点 719 温度数据 |
* 0.1 |
℃ |
|
|
2220 |
采集点 720 温度数据 |
* 0.1 |
℃ |
|
|
采集点供电电压数据 |
||||
|
2501 |
采集点 1 电压值 |
|
mV |
(16 位有符号数据类型,高位在前)
注意：实际地址最大值根据采集点数量自动调整。例如集显主机设置了 100 个测温点，则地址最大值为 100。 |
|
2502 |
采集点 2 电压值 |
|
mV |
|
|
2503 |
采集点 3 电压值 |
|
mV |
|
|
…… |
…… |
…… |
…… |
|
|
3218 |
采集点 718 电压值 |
|
mV |
|
|
3219 |
采集点 719 电压值 |
|
mV |
|
|
3220 |
采集点 720 电压值 |
|
mV |
|
|
报警记录 |
||||
|
1401 |
最新 1 条报警记录 |
|
每组共读 13 个寄存器，26 个字节。数据格式： 点号 报警类型(0x0001: 高温报警； 0x0002: 低温报警) 温度值 供电电压值 报警时间 -> 年 报警时间 -> 月(高 8 位)日(低8 位) 报警时间 -> 时(高 8 位)分(低8 位) 报警时间 -> 秒保留位 恢复时间 -> 年 恢复时间 -> 月(高 8 位)日(低8 位) 恢复时间 -> 时(高 8 位)分(低8 位) 恢复时间 -> 秒 |
|
